অটোমোটিভ ফ্রন্ট সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং মারা যায়

SIKAIDA অটোমোটিভ ফ্রন্ট সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং ডাইস বিশেষভাবে সাসপেনশন স্ট্রাকচারাল উপাদানগুলির ব্যাপক উত্পাদন এবং উচ্চ-নির্ভুলতা উত্পাদন, মাত্রিক নির্ভুলতা, দৃঢ়তা, ক্লান্তি জীবন এবং সংঘর্ষের নিরাপত্তার জন্য প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে। এগুলি যাত্রীবাহী গাড়ি, বাণিজ্যিক যানবাহন এবং বৈদ্যুতিক যান সহ বিভিন্ন ধরণের যানবাহনে ব্যাপকভাবে ব্যবহৃত হয়।

মূল প্রযুক্তি বৈশিষ্ট্য:

1. জটিল স্থানিক কাঠামো গঠন

ত্রিমাত্রিক উপাদানের প্রবাহের সুনির্দিষ্ট নিয়ন্ত্রণ এবং সাসপেনশন উপাদানগুলিতে প্রসারিত, মূল মাত্রিক নির্ভুলতা ±0.05 মিমি এবং স্থানিক অবস্থানের নির্ভুলতা ±0.1 মিমি। মাল্টি-পাস প্রগতিশীল গঠন প্রযুক্তি ব্যবহার করে, উপাদান পাতলা করা এবং চাপ ঘনত্ব এড়ানো হয়।

2. উচ্চ-শক্তি লোড-ভারবহন নকশা

উচ্চ-শক্তির ইস্পাত এবং লাইটওয়েট অ্যালয়েসের সাথে সামঞ্জস্যপূর্ণ, উচ্চ-স্ট্রেস অঞ্চলগুলির উচ্চ-নির্ভুলতা গঠন এবং সমালোচনামূলক কাঠামো, সোজাতা ≤0.08 মিমি/মি এবং সমান্তরালতা ≤0.12 মিমি। পেশাদার প্রযুক্তি স্থিতিশীল উপাদান কর্মক্ষমতা নিশ্চিত করে।

3. যথার্থ হোল মেশিনিং প্রযুক্তি

একক স্ট্যাম্পিং অপারেশনে উচ্চ-নির্ভুলতা গর্ত গঠন করে একাধিক প্রক্রিয়াকে একীভূত করে। গর্ত নির্ভুলতা ±0.03 মিমি এবং গর্ত ব্যাস সিলিন্ডারিটি ≤0.05 মিমি, গর্তের গুণমান নিশ্চিত করতে একটি উচ্চ-নির্ভুলতা নির্দেশক সিস্টেমের উপর নির্ভর করে।

4. মাল্টি-কম্পোনেন্ট ওয়েল্ডিং ইন্টিগ্রেশন

অটোমোটিভ ফ্রন্ট সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং এর মডুলার ডিজাইন সংরক্ষিত ঢালাই কাঠামো, উপাদানের ব্যবহার ≥85%, মাল্টি-ভেহিক্যাল উৎপাদনে দ্রুত ছাঁচ পরিবর্তনের অভিযোজনযোগ্যতা এবং ঢালাই বিকৃতি নিয়ন্ত্রণের মাধ্যমে উন্নত সমাবেশের সঠিকতা এবং কাঠামোগত শক্তির সাথে মারা যায়।

5. গতিশীল কর্মক্ষমতা এবং নিরাপত্তা অপ্টিমাইজেশান

উচ্চ-নির্ভুল নির্দেশিকা এবং রিয়েল-টাইম পর্যবেক্ষণের মাধ্যমে, পৃষ্ঠের নির্ভুলতা ±0.02 মিমি, অপ্টিমাইজ করা স্ট্রেস ডিস্ট্রিবিউশন ক্লান্তি জীবনকে প্রসারিত করে এবং উন্নত শক্তি শোষণ নকশা সংঘর্ষের নিরাপত্তা উন্নত করে।

6. বুদ্ধিমান প্রক্রিয়া নিয়ন্ত্রণ

পরামিতিগুলি অপ্টিমাইজ করতে CAE সফ্টওয়্যার ব্যবহার করে, একটি থ্রি-লুপ কন্ট্রোল সিস্টেম এবং বুদ্ধিমান মনিটরিং ডিভাইসগুলি গঠন প্রক্রিয়ার রিয়েল-টাইম মনিটরিং অর্জনের জন্য নিযুক্ত করা হয়, ব্যাপক উত্পাদনে সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করে।

আবেদন এলাকা

যাত্রীবাহী গাড়ি, বাণিজ্যিক যানবাহন, এসইউভি, বৈদ্যুতিক যানবাহন, উচ্চ-ক্ষমতাসম্পন্ন রেসিং কার, ট্রাক এবং বাসের সামনের সাসপেনশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, বিভিন্ন যানবাহনের মডেলের নির্দিষ্ট চাহিদার সাথে খাপ খাইয়ে নেয়।

উত্পাদন প্রক্রিয়া

1. পণ্য ডিজাইন এবং সিমুলেশন

CAE সিমুলেশন প্রযুক্তি ব্যবহার করে, গঠনযোগ্যতা বিশ্লেষণ, স্প্রিংব্যাক গণনা, এবং গতিশীল অপ্টিমাইজেশানগুলি ছাঁচ ডিজাইনের জন্য ডেটা সমর্থন প্রদানের জন্য পরিচালিত হয়।

2. ছাঁচ গঠন নকশা

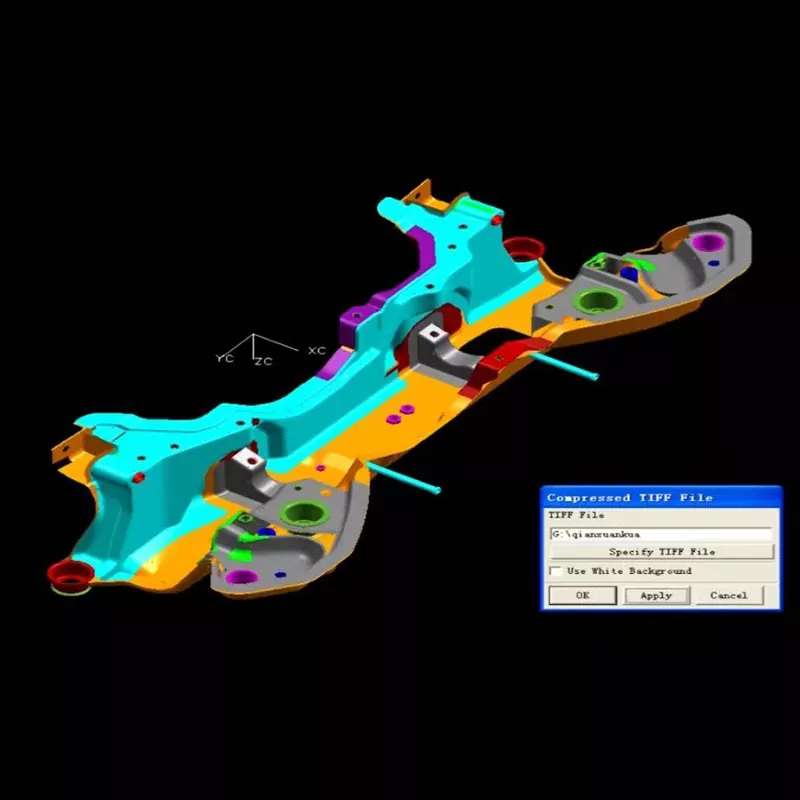

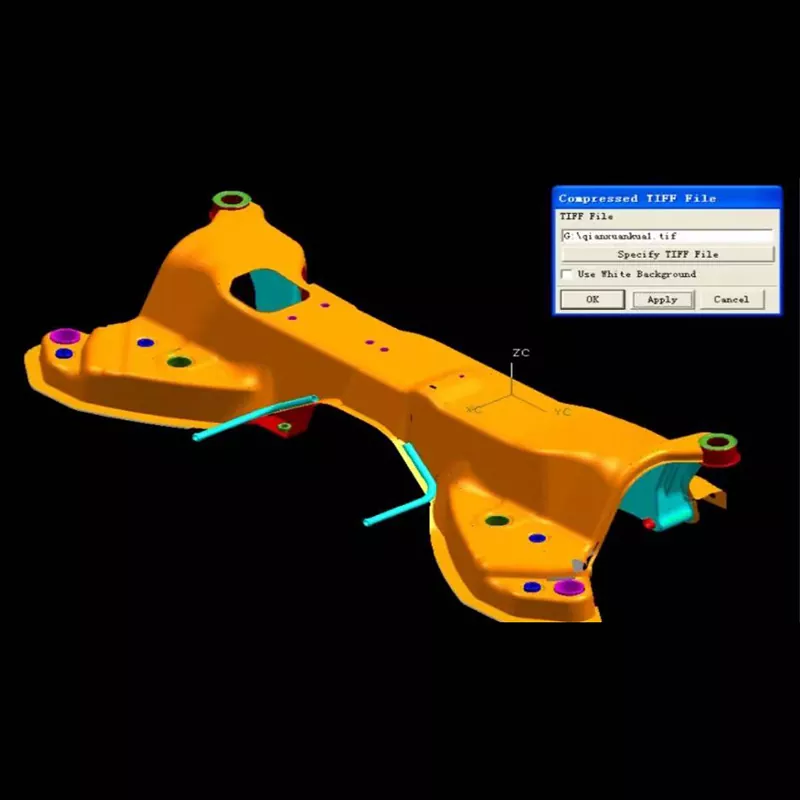

সম্পূর্ণ 3D ডিজাইনের জন্য পেশাদার সফ্টওয়্যারের মাধ্যমে, একটি মডুলার ধারণা স্বয়ংক্রিয় উত্পাদন লাইনের সাথে খাপ খাইয়ে নেওয়ার জন্য গৃহীত হয়, ছাঁচ ডিবাগিং এবং রক্ষণাবেক্ষণের সুবিধা দেয়।

3. উপাদান নির্বাচন

কাজের অংশগুলি উচ্চ-কঠোরতা ছাঁচ ইস্পাত এবং বিশেষ খাদ দিয়ে তৈরি; ছাঁচ ফ্রেম এবং মান অংশ উপযুক্ত ইস্পাত তৈরি করা হয়; এবং গহ্বরের পৃষ্ঠগুলি ঘর্ষণ এবং আনুগত্য কমাতে বিশেষ চিকিত্সার মধ্য দিয়ে যায়।

4. যথার্থ যন্ত্র প্রক্রিয়া

অটোমোটিভ ফ্রন্ট সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং ডাইস রাফিং, ফিনিশিং এবং পৃষ্ঠ চিকিত্সার মধ্য দিয়ে মারা যায়। বিশেষ সরঞ্জামগুলি যন্ত্রের নির্ভুলতা নিশ্চিত করে, Ra0.2-0.4μm পৃষ্ঠের রুক্ষতা অর্জন করে। মূল ক্ষেত্রগুলিকে শক্তিশালী করা হয়।

5. সমাবেশ এবং ডিবাগিং

নির্ভুল সমাবেশের পরে, অংশগুলি চাপ পরীক্ষা এবং ডিবাগিংয়ের মধ্য দিয়ে যায়। স্থিতিশীল উত্পাদন এবং পণ্যের নির্ভরযোগ্যতা নিশ্চিত করতে প্রথম-টুকরা পরিদর্শন এবং ব্যাচ ট্রায়াল উত্পাদন পরামিতিগুলিকে অপ্টিমাইজ করে।

উন্নয়ন প্রবণতা

শিল্পটি পাঁচটি প্রধান দিকের দিকে বিকশিত হচ্ছে: লাইটওয়েট এবং উচ্চ-শক্তি একীকরণ, নির্ভুলতা এবং গতিশীল অপ্টিমাইজেশান, দ্রুত ছাঁচ পরিবর্তন এবং নমনীয় উত্পাদন, ডিজিটাল ভার্চুয়াল ডিবাগিং এবং সবুজ টেকসই উত্পাদন, স্বয়ংচালিত শিল্পে বিদ্যুতায়ন এবং বুদ্ধিমত্তার প্রবণতার সাথে খাপ খাইয়ে নেওয়া।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: অটোমোটিভ ফ্রন্ট সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং ডাইসে সাধারণত কোন উপকরণ ব্যবহার করা হয়?

A1: কাজের অংশগুলি প্রধানত উচ্চ-কঠোরতা ছাঁচ স্টিল যেমন SKD11, Cr12MoV, এবং DC53 ব্যবহার করে। গভীর অঙ্কন গঠনের অংশ এবং উচ্চ-স্ট্রেস লোড-ভারবহন অঞ্চলগুলির জন্য, পাউডার ধাতুবিদ্যা উচ্চ-গতির ইস্পাত বা সিমেন্টযুক্ত কার্বাইড ব্যবহার করা হয়। মোল্ড বেস স্ট্রাকচারাল স্টিল যেমন 45 ইস্পাত এবং Q235 ইস্পাত ব্যবহার করে, যখন গাইড পিলার এবং গাইড বুশিংয়ের মতো স্ট্যান্ডার্ড অংশগুলি বিয়ারিং স্টিল GCr15 ব্যবহার করে। অত্যন্ত চাহিদাপূর্ণ স্থানিক বাঁকা পৃষ্ঠ গঠনের জন্য, কখনও কখনও সিরামিক বা হীরার আবরণ সামগ্রীগুলি ছাঁচের পরিধান প্রতিরোধ এবং পরিষেবা জীবন নিশ্চিত করতে ব্যবহৃত হয়।

প্রশ্ন 2: অটোমোটিভ ফ্রন্ট সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং ডাইসের উত্পাদন চক্র কতক্ষণ?

A2: সামনের সাসপেনশন সমাবেশের জটিলতা এবং নির্ভুলতার প্রয়োজনীয়তার উপর নির্ভর করে, উৎপাদন চক্র সাধারণত 18-26 সপ্তাহ হয়। স্ট্যান্ডার্ড ফ্রন্ট সাসপেনশন অ্যাসেম্বলি মোল্ডে প্রায় 18 সপ্তাহ সময় লাগে, জটিল স্থানিক কাঠামোর ছাঁচে 22 সপ্তাহ সময় লাগে এবং অতি-বড় বা লাইটওয়েট ফ্রন্ট সাসপেনশন অ্যাসেম্বলি মোল্ডের জন্য 26 সপ্তাহের বেশি সময় লাগতে পারে। নির্দিষ্ট চক্র সামনের সাসপেনশন কাঠামোর জটিলতা, স্থানিক গঠনের অসুবিধা এবং গতিশীল কর্মক্ষমতা প্রয়োজনীয়তার উপর নির্ভর করে।

প্রশ্ন 3: ছাঁচের পরিষেবা জীবন কী?

A3: সাধারণ ব্যবহার এবং রক্ষণাবেক্ষণের অবস্থার অধীনে, সামনের সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং ডাইয়ের জীবনকাল 250,000 চক্রের বেশি হতে পারে। উচ্চ-মানের উপাদান নির্বাচন, সঠিক তাপ চিকিত্সা এবং নির্ভুল যন্ত্রের মাধ্যমে, কিছু মৃতের জীবনকাল 450,000 চক্রে পৌঁছাতে পারে। উচ্চ-পরিধানের এলাকা যেমন গভীর-আঁকানো অংশ, উচ্চ-স্ট্রেস বহনকারী পৃষ্ঠ এবং নির্ভুল ছিদ্রগুলির নিয়মিত রক্ষণাবেক্ষণ এবং প্রতিস্থাপন প্রয়োজন যাতে পণ্যের গুণমান এবং স্থায়িত্ব নিশ্চিত করা যায়।

প্রশ্ন 4: সামনের সাসপেনশন সমাবেশের নির্ভুলতা এবং গতিশীল কর্মক্ষমতা কীভাবে নিশ্চিত করবেন?

A4: CAE বিশ্লেষণের মাধ্যমে গঠন প্রক্রিয়ার পরামিতিগুলিকে অপ্টিমাইজ করে, একটি উচ্চ-নির্ভুল নির্দেশিকা ব্যবস্থা গ্রহণ করে, উপাদান স্প্রিংব্যাক এবং পুরুত্বের বন্টন নিয়ন্ত্রণ করে এবং নিয়মিতভাবে ছাঁচের নির্ভুলতা পরিদর্শন ও বজায় রাখার মাধ্যমে, সামনের সাসপেনশন অ্যাসেম্বলির মাত্রিক নির্ভুলতা ±0.05mm এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে, এবং matingcy ±0.2mm এর মধ্যে সারফেস পৌঁছাতে পারে। একই সময়ে, যুক্তিসঙ্গত কাঠামোগত নকশা এবং তাপ চিকিত্সা প্রক্রিয়াগুলি নিশ্চিত করে যে সামনের সাসপেনশন সমাবেশে পর্যাপ্ত কাঠামোগত শক্তি এবং গতিশীল কর্মক্ষমতা রয়েছে।

প্রশ্ন 5: অটোমোটিভ ফ্রন্ট সাসপেনশন অ্যাসেম্বলি স্ট্যাম্পিং ডাইসের উত্পাদন প্রক্রিয়ার মূল নিয়ন্ত্রণ পয়েন্টগুলি কী কী?

A5: সামনের সাসপেনশন অ্যাসেম্বলি মোল্ড তৈরির মূল নিয়ন্ত্রণ পয়েন্টগুলির মধ্যে রয়েছে: ① জ্যামিতিক নির্ভুলতা নিশ্চিত করার জন্য জটিল স্থানিক পৃষ্ঠের সুনির্দিষ্ট মেশিনিং; ② অবস্থান এবং শক্তি নিশ্চিত করতে উচ্চ-শক্তি ভারবহন কাঠামোর গুণমান গঠন; ③ সমাবেশ গুণমান নিশ্চিত করতে নির্ভুল গর্তের মেশিনিং নির্ভুলতা; ④ মাল্টি-কম্পোনেন্ট ঢালাই সমন্বিত কাঠামোর শক্তি; ⑤ তাপ চিকিত্সা প্রক্রিয়া কঠোরতা এবং বলিষ্ঠতা নিশ্চিত করতে. প্রতিটি নিয়ন্ত্রণ পয়েন্টের জন্য কঠোর মানের পরিদর্শন এবং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন, বিশেষ করে জটিল স্থানিক কাঠামো গঠন এবং উচ্চ-শক্তি লোড-ভারবহন অঞ্চলগুলির সুনির্দিষ্ট নিয়ন্ত্রণের জন্য।
