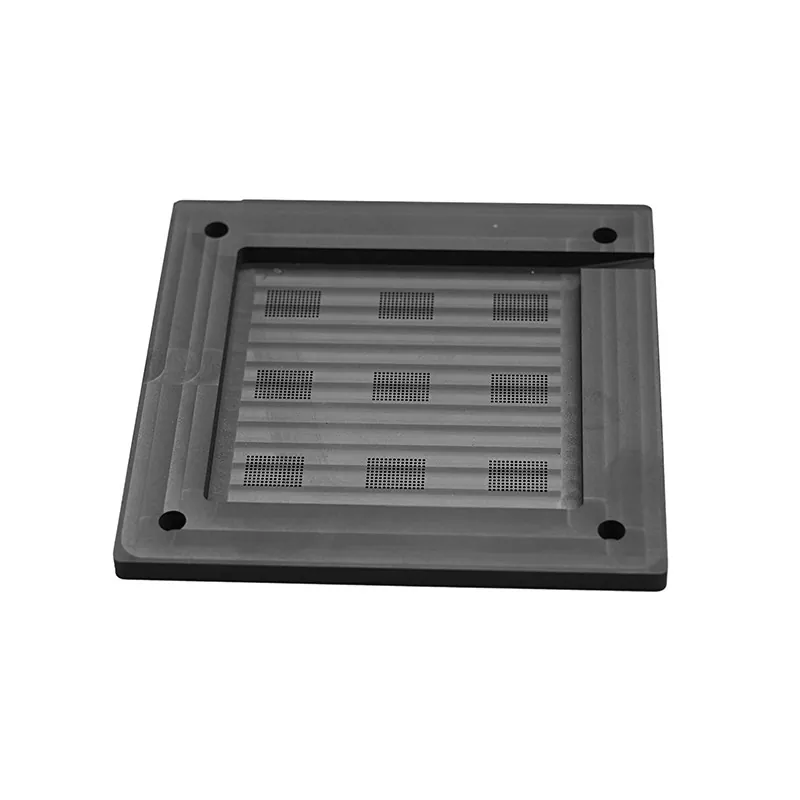

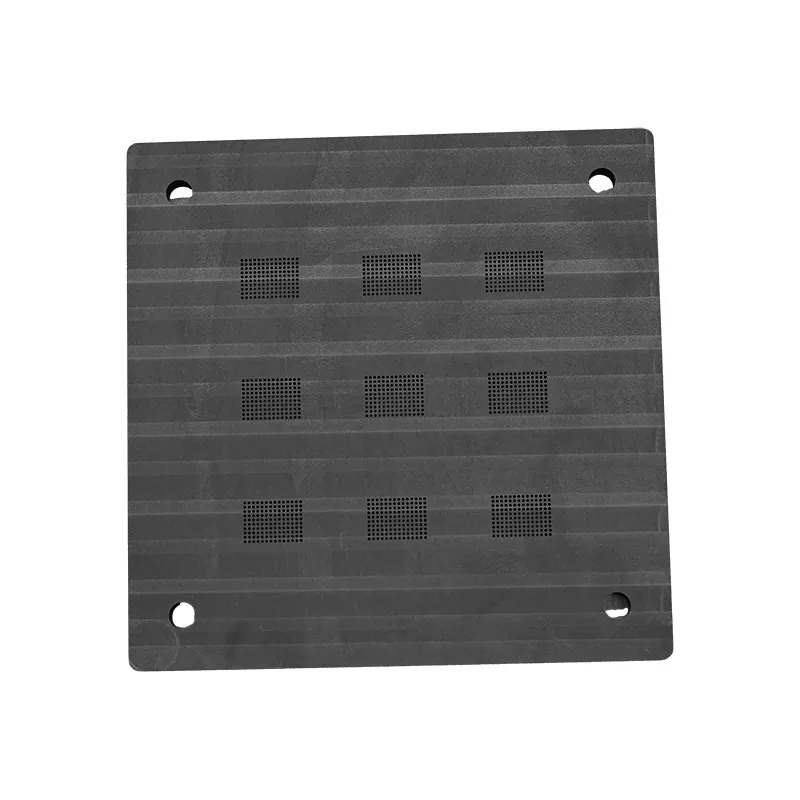

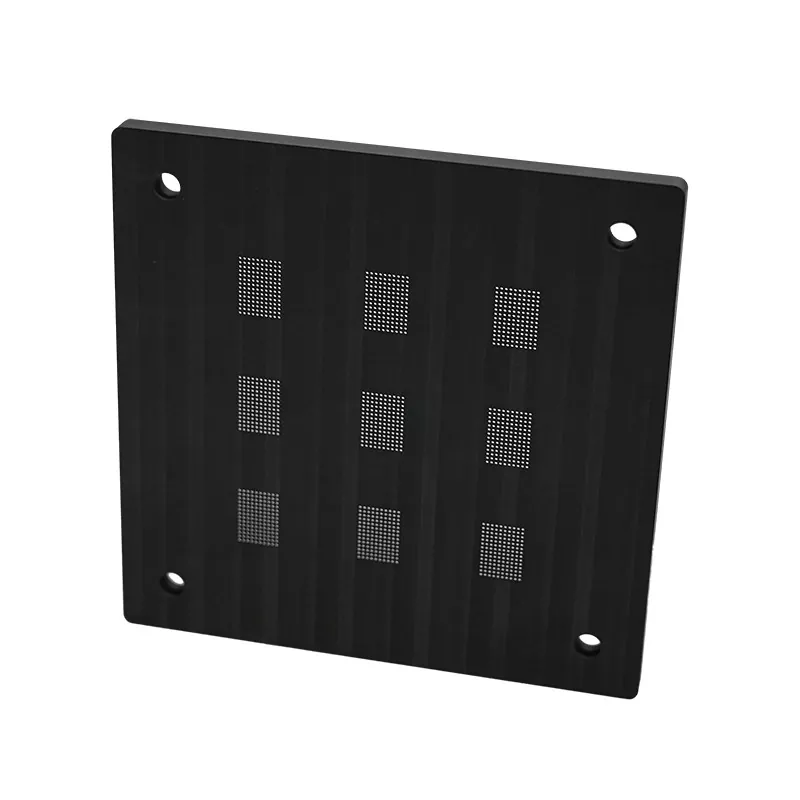

গ্রাফাইট বল প্লেসমেন্ট ফিক্সচার

সিকাইডা গ্রাফাইট বল প্লেসমেন্ট ফিক্সচার উচ্চ-বিশুদ্ধ গ্রাফাইট এবং নির্ভুল মেশিনিং এবং পৃষ্ঠ চিকিত্সা প্রযুক্তি নিয়োগ করে, সেমিকন্ডাক্টর-গ্রেড মান পূরণ করে। স্থিতিশীল উচ্চ-তাপমাত্রা কর্মক্ষমতা সহ পৃষ্ঠটি মসৃণ এবং পরিষ্কার। অপ্টিমাইজ করা কাঠামো অপারেশন এবং রক্ষণাবেক্ষণের সুবিধা দেয়, কার্যকরভাবে বল স্থাপনের দক্ষতা এবং ফলন উন্নত করে।

উচ্চ-বিশুদ্ধতা গ্রাফাইট তাপীয়ভাবে পরিবাহী এবং জারা-প্রতিরোধী, উচ্চ-তাপমাত্রা সোল্ডারিংয়ের সময় মাত্রিক স্থিতিশীলতা নিশ্চিত করে এবং ক্ষতিকারক আয়ন দূষণ প্রতিরোধ করে। বিশেষ পৃষ্ঠ চিকিত্সা জারণ দূষণ এড়ানো, সোল্ডার বলের সাথে চমৎকার ভেজাতার গ্যারান্টি দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

মূল বৈশিষ্ট্য

গ্রাফাইট বল প্লেসমেন্ট ফিক্সচারের বেশ কয়েকটি মূল বৈশিষ্ট্য রয়েছে: 1) উচ্চ বিশুদ্ধতা (গ্রাফাইট ≥99.5%, আয়ন দূষণ মুক্ত); 2) উচ্চ সমতলতা (সমতলতা ≤0.002 মিমি/মি, Ra≤0.4 μm); 3) মাইক্রোন-স্তরের বল বসানো নির্ভুলতা (বলের ব্যাস ±0.025 মিমি, বলের ব্যবধান ±0.05 মিমি); 4) উচ্চ তাপমাত্রা প্রতিরোধের (300 ডিগ্রি সেলসিয়াসে স্থিতিশীল কর্মক্ষমতা); 5) চমৎকার তাপ ব্যবস্থাপনা (অভিন্ন তাপ পরিবাহিতা, তাপীয় চাপ কমানো)।

অ্যাপ্লিকেশন দৃশ্যকল্প

গ্রাফাইট বল প্লেসমেন্ট ফিক্সচারগুলি সেমিকন্ডাক্টর প্যাকেজিং (উচ্চ ঘনত্বের প্যাকেজিং যেমন বিজিএ এবং সিএসপি), মাইক্রোইলেক্ট্রনিক সমাবেশ (ছোট উপাদান যেমন 0402 এবং 0201), অপটোইলেক্ট্রনিক ডিভাইস (এলইডি, লেজার), এমইএমএস ডিভাইস এবং পাওয়ার সেমিকন্ডাক্টস (এমএফআইজিইটি, পাওয়ার সেমিকন্ডাক্টর) এ ব্যাপকভাবে ব্যবহৃত হয়।

মূল সুবিধা

1. উপাদান বিশুদ্ধতা সুবিধা: কম অপরিষ্কার বিষয়বস্তু, কম গ্যাস বিবর্তন হার, রাসায়নিক স্থিতিশীলতা, সামঞ্জস্যপূর্ণ ব্যাচ কর্মক্ষমতা, এবং সেমিকন্ডাক্টর শিল্প মান সঙ্গে সম্মতি.

2. যথার্থ সুবিধা: মাইক্রোন-স্তরের সমতলতা এবং অবস্থান নির্ভুলতা, মসৃণ এবং ত্রুটি-মুক্ত পৃষ্ঠ, ভর উৎপাদনে চমৎকার পুনরাবৃত্তিযোগ্যতা, এবং উচ্চ-ঘনত্বের প্যাকেজিংয়ের সাথে অভিযোজনযোগ্যতা।

3. থার্মাল পারফরমেন্স সুবিধা: ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা (-40°C থেকে 300°C), তাপ সম্প্রসারণ সহগ সিলিকন ওয়েফারের সাথে সামঞ্জস্যপূর্ণ, ভাল তাপ পরিবাহিতা, এবং স্থিতিশীল তাপ সাইক্লিং কর্মক্ষমতা।

4. প্রক্রিয়া সামঞ্জস্যের সুবিধা: গ্রাফাইট বল প্লেসমেন্ট ফিক্সচারগুলি বিভিন্ন সোল্ডারের সাথে সামঞ্জস্যপূর্ণ, একটি প্রশস্ত প্রসেস উইন্ডো রয়েছে, পরিষ্কার করা সহজ, দীর্ঘ জীবনকাল রয়েছে এবং উল্লেখযোগ্য অর্থনৈতিক সুবিধা প্রদান করে।

প্রযুক্তিগত ক্ষমতা

কোম্পানী শক্তিশালী প্রযুক্তিগত ক্ষমতা boasts: কঠোর উপাদান নিয়ন্ত্রণ, আগমনের পরে একাধিক পরিদর্শন সহ; পৃষ্ঠের গুণমান নিশ্চিত করতে উচ্চ-নির্ভুল প্রক্রিয়াকরণ সরঞ্জামের একটি সম্পূর্ণ সেট দিয়ে সজ্জিত; বিভিন্ন প্রয়োজন মেটাতে বিভিন্ন পৃষ্ঠ চিকিত্সা প্রক্রিয়া; স্থিতিশীল নির্ভুলতা নিশ্চিত করার জন্য একটি সুনির্দিষ্ট পরীক্ষার ব্যবস্থা; এবং যে পণ্যগুলি প্রকৃত উৎপাদনের সাথে খাপ খাইয়ে নিতে কঠোর পরিবেশগত পরীক্ষায় উত্তীর্ণ হয়েছে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন:

প্রশ্ন 1: কেন বল বসানো ফিক্সচারের জন্য গ্রাফাইট উপাদান নির্বাচন করবেন?

A1: গ্রাফাইট উপাদানের অত্যন্ত উচ্চ বিশুদ্ধতা, চমৎকার তাপ পরিবাহিতা এবং উচ্চ-তাপমাত্রা প্রতিরোধ ক্ষমতা রয়েছে এবং অর্ধপরিবাহী প্রক্রিয়াগুলিতে রাসায়নিকভাবে স্থিতিশীল। অন্যান্য উপাদানের তুলনায়, গ্রাফাইট চিপগুলিতে ক্ষতিকারক অপরিষ্কার আয়ন মুক্ত করে না এবং উচ্চ তাপমাত্রায় মাত্রিক স্থিতিশীলতা বজায় রাখে, এটি সেমিকন্ডাক্টর বল প্লেসমেন্ট ফিক্সচারের জন্য একটি আদর্শ উপাদান তৈরি করে।

প্রশ্ন 2: ফিক্সচারের নির্দিষ্ট পৃষ্ঠ সমতলতা এবং রুক্ষতা কি?

A2: আমাদের গ্রাফাইট বল প্লেসমেন্ট ফিক্সচারগুলির একটি পৃষ্ঠের সমতলতা 0.002 মিমি/মি এবং একটি পৃষ্ঠের রুক্ষতা Ra≤0.4 μm এর মধ্যে নিয়ন্ত্রিত। এই অত্যন্ত উচ্চ পৃষ্ঠ সমতলতা এবং মসৃণতা চিপ এবং সাবস্ট্রেটের সাথে অভিন্ন যোগাযোগ নিশ্চিত করে, পৃষ্ঠের অসমতার কারণে বল স্থাপনের ত্রুটিগুলি এড়িয়ে যায়।

প্রশ্ন 3: বল স্থাপনের নির্ভুলতা কী অর্জন করা যেতে পারে?

A3: আমাদের ফিক্সচার ±0.025 মিমি এবং একটি বল পিচের সঠিকতা ±0.05 মিমি একটি বল প্লেসমেন্ট পজিশনিং নির্ভুলতা অর্জন করে। নির্ভুলতার এই স্তরটি বর্তমান মূলধারার সেমিকন্ডাক্টর প্যাকেজিং প্রক্রিয়াগুলির প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে এবং উচ্চ-ঘনত্ব, মাইক্রো-পিচ বল প্লেসমেন্ট অ্যাপ্লিকেশনগুলি পরিচালনা করতে পারে।

প্রশ্ন 4: ফিক্সচারের সর্বোচ্চ অপারেটিং তাপমাত্রা কত?

A4: আমাদের গ্রাফাইট বল প্লেসমেন্ট ফিক্সচারগুলি সাধারণত -40°C থেকে 300°C তাপমাত্রা পরিসরের মধ্যে কাজ করতে পারে। এই তাপমাত্রা পরিসীমা রিফ্লো সোল্ডারিং এবং উচ্চ-তাপমাত্রা সঞ্চয়স্থান সহ সেমিকন্ডাক্টর প্যাকেজিং প্রক্রিয়াগুলির সমস্ত গুরুত্বপূর্ণ ধাপগুলিকে কভার করে।

প্রশ্ন 5: আপনি কাস্টমাইজড টুলিং পণ্য সরবরাহ করতে পারেন?

A5: হ্যাঁ, আমরা নির্দিষ্ট গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজড পরিষেবা প্রদান করতে পারি। গ্রাহকরা বিস্তারিত অঙ্কন বা নমুনা প্রদান করতে পারেন, এবং আমরা বিভিন্ন অ-মানক টুলিং পণ্য প্রক্রিয়া করতে পারি। ন্যূনতম প্রক্রিয়াকরণের আকার 0.5 মিমি, এবং সহনশীলতা ±0.01 মিমি এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে।

প্রশ্ন 6: টুলিংয়ের পরিষেবা জীবন এবং পুনরায় ব্যবহারযোগ্যতা কী?

A6: স্বাভাবিক ব্যবহার এবং সঠিক রক্ষণাবেক্ষণের অধীনে, আমাদের গ্রাফাইট বল-মাউন্টিং টুলিং 100 বারের বেশি পুনরায় ব্যবহার করা যেতে পারে। প্রকৃত পরিষেবা জীবন নির্দিষ্ট ব্যবহারের শর্ত, প্রক্রিয়া পরামিতি এবং রক্ষণাবেক্ষণের উপর নির্ভর করে। টুলিং ভাল অবস্থায় আছে তা নিশ্চিত করতে আমরা নিয়মিত পৃষ্ঠ পরিদর্শন এবং কর্মক্ষমতা পরীক্ষার সুপারিশ করি।

প্রশ্ন 7: আপনি কীভাবে টুলিংয়ের পরিচ্ছন্নতা এবং দূষণ-মুক্ত প্রকৃতি নিশ্চিত করবেন?

A7: আমাদের টুলিং প্রক্রিয়াকরণের পরে কঠোর পরিচ্ছন্নতা এবং পৃষ্ঠের চিকিত্সার মধ্য দিয়ে যায়, যার মধ্যে অতিস্বনক পরিষ্কার, ডিওনাইজড ওয়াটার রিনিং এবং উচ্চ-তাপমাত্রা বেকিং সহ। পরিবহণ এবং স্টোরেজের সময় পরিচ্ছন্নতা নিশ্চিত করতে টুলিংটি অ্যান্টি-স্ট্যাটিক এবং ডাস্টপ্রুফ প্যাকেজিংয়ে প্যাকেজ করা হয়। পণ্যটি প্রাপ্তির পরে, গ্রাহকদের প্যাকটি আনপ্যাক করার এবং একটি ক্লিনরুম পরিবেশে ব্যবহার করার পরামর্শ দেওয়া হয়।

প্রশ্ন 8: টুলিংয়ের প্রতিরোধ ক্ষমতা এবং তাপ পরিবাহিতা কী?

A8: আমাদের গ্রাফাইট টুলিংয়ের 8-15 μΩ·m (25°C তাপমাত্রায়) প্রতিরোধ ক্ষমতা এবং প্রায় 120-200 W/m·K এর তাপ পরিবাহিতা। এই পরামিতিগুলি বৈদ্যুতিক নিরোধক এবং তাপ ব্যবস্থাপনায় একটি সুষম কর্মক্ষমতা নিশ্চিত করে, এটি বিভিন্ন সেমিকন্ডাক্টর প্যাকেজিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
