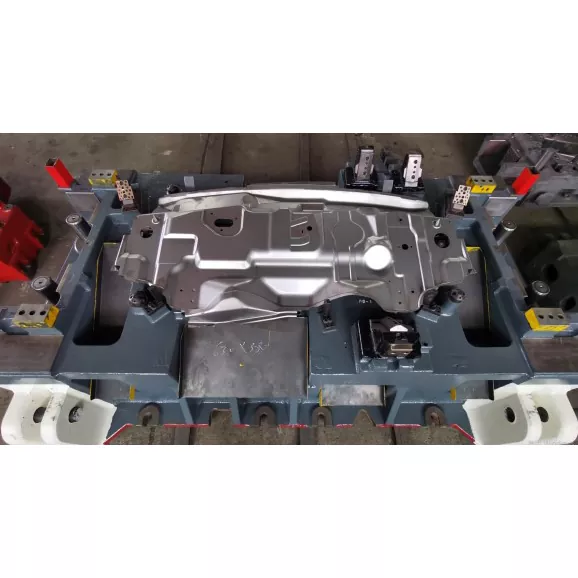

অটোমোটিভ ফ্রন্ট প্যানেল অ্যাসেম্বলি স্ট্যাম্পিং মারা যায়

সিকাইডা অটোমোটিভ ফ্রন্ট প্যানেল অ্যাসেম্বলি স্ট্যাম্পিং ডাইস স্বাধীনভাবে উন্নত উচ্চ-প্রান্তের নির্ভুল সরঞ্জাম, সামনের প্যানেল সমাবেশগুলির ব্যাপক উত্পাদনের জন্য উপযুক্ত। সামনের প্যানেল সমাবেশের (বড় বডি প্যানেল) জটিল কাঠামো এবং উচ্চ প্রয়োজনীয়তাগুলিকে সম্বোধন করে, ডাই মূল উত্পাদন চ্যালেঞ্জগুলি সমাধান করতে উন্নত প্রযুক্তিগুলিকে সংহত করে। কারখানাটি পেশাদার সরঞ্জাম এবং একটি ডেডিকেটেড টিম দিয়ে সজ্জিত করা হয়েছে যাতে ডাই কোয়ালিটি স্ট্যান্ডার্ড পূরণ করে।

পণ্যের বিবরণ

1. বড় শারীরিক প্যানেল গঠন গঠন

উপাদান প্রবাহ এবং স্ট্রেচিং এর সুনির্দিষ্ট নিয়ন্ত্রণ, ±0.1 মিমি এর মধ্যে মূল মাত্রিক নির্ভুলতা, সমতলতা ত্রুটি ≤0.15 মিমি/মি; গভীর অঙ্কন এলাকায় উপাদান ত্রুটি এড়াতে এবং ফলন উন্নত করতে মাল্টি-পাস প্রগতিশীল গঠন নিয়োগ করে।

2. জটিল বাঁকা সারফেস গঠন প্রযুক্তি

অটোমোটিভ ফ্রন্ট প্যানেল অ্যাসেম্বলি স্ট্যাম্পিং ডাইস হাইপারবোলয়েড গঠন এবং একটি সামঞ্জস্যযোগ্য প্রোফাইল কাঠামো ব্যবহার করে। CAE বিশ্লেষণ এবং প্রক্রিয়া অপ্টিমাইজেশানের সাথে মিলিত, এটি কুঁচকানো এবং ক্র্যাকিংয়ের মতো সমস্যাগুলি সমাধান করে, ±0.05 মিমি এর মধ্যে পৃষ্ঠের নির্ভুলতা অর্জন করে, সংলগ্ন উপাদানগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।

3. ইন্টিগ্রেটেড রিইনফোর্সিং বিম ডিজাইন

সামনের প্যানেল এবং রিইনফোর্সিং বীম একটি বিভক্ত-গহ্বর প্রযুক্তি ব্যবহার করে একত্রিত করা হয়েছে, উচ্চ-শক্তির উপকরণের সাথে খাপ খাইয়ে নিয়ে এবং রিইনফোর্সিং বিমের জ্যামিতিক নির্ভুলতা নিশ্চিত করে (সরলতা ≤0.1 মিমি/মি, সমান্তরালতা ≤0.15 মিমি)।

4. মাল্টি-কম্পোনেন্ট ইন্টিগ্রেটেড ফর্মিং

একাধিক প্রক্রিয়া একত্রিত হয়, একটি একক স্ট্যাম্পিং অপারেশনে মাল্টি-কম্পোনেন্ট গঠন সম্পূর্ণ করে; মডুলার ডিজাইন এবং দ্রুত ছাঁচ পরিবর্তন মাল্টি-স্পেসিফিকেশন উত্পাদনের সাথে খাপ খাইয়ে নেয়, একটি উপাদান ব্যবহারের হার ≥80% অর্জন করে এবং উত্পাদন দক্ষতা উন্নত করে।

5. উচ্চ নির্ভুলতা এবং নিরাপত্তা কর্মক্ষমতা

উচ্চ-নির্ভুলতা নির্দেশিকা এবং চাপ প্রতিক্রিয়া নিয়ন্ত্রণ ±0.05mm এর মধ্যে গুরুত্বপূর্ণ গর্ত নির্ভুলতা নিশ্চিত করে; অপ্টিমাইজ স্ট্রাকচারাল ডিজাইন সংঘর্ষের সময় পরিকল্পিত বিকৃতি নিশ্চিত করে, যা দখলকারীর নিরাপত্তা নিশ্চিত করে।

6. বুদ্ধিমান প্রক্রিয়া নিয়ন্ত্রণ এবং অপ্টিমাইজেশান

অটোমোটিভ ফ্রন্ট প্যানেল অ্যাসেম্বলি স্ট্যাম্পিং ডাইস অপ্টিমাইজড ডিজাইনের জন্য CAE সফ্টওয়্যার ব্যবহার করে, একটি থ্রি-লুপ কন্ট্রোল এবং ইন্টেলিজেন্ট মনিটরিং সিস্টেম ব্যবহার করে রিয়েল টাইমে ফর্মিং স্ট্যাটাস নিরীক্ষণ করে, স্থিতিশীল পণ্যের গুণমান নিশ্চিত করে।

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

1. যাত্রীবাহী যানবাহন: শরীরের অনমনীয়তা এবং সংঘর্ষের নিরাপত্তা নিশ্চিত করে, বহিরাগত সিলিং প্রয়োজনীয়তা পূরণ করে;

2. বাণিজ্যিক যানবাহন: ভারী-শুল্ক প্রভাব সহ্য করে, কাঠামোগত নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করে;

3. SUV/অফ-রোড যানবাহন: বড় ইঞ্জিন বগিতে মানিয়ে নেয়, সামনের সুরক্ষা বাড়ায়;

4. বৈদ্যুতিক যানবাহন: বিশেষ প্রয়োজনীয়তার সাথে খাপ খায় যেমন ব্যাটারি প্যাক এবং কুলিং ডাক্ট, এছাড়াও হালকা নকশা বিবেচনা করে;

5. রেসিং কার/পারফরমেন্স কার: এরোডাইনামিক, লাইটওয়েট এবং উচ্চ দৃঢ়তার প্রয়োজনীয়তা পূরণ করে;

6. ট্রাক/বাস: বড় যানবাহনের সাথে খাপ খায়, লোড বহন করার ক্ষমতা এবং সংঘর্ষের নিরাপত্তা নিশ্চিত করে।

উত্পাদন প্রক্রিয়া ভূমিকা

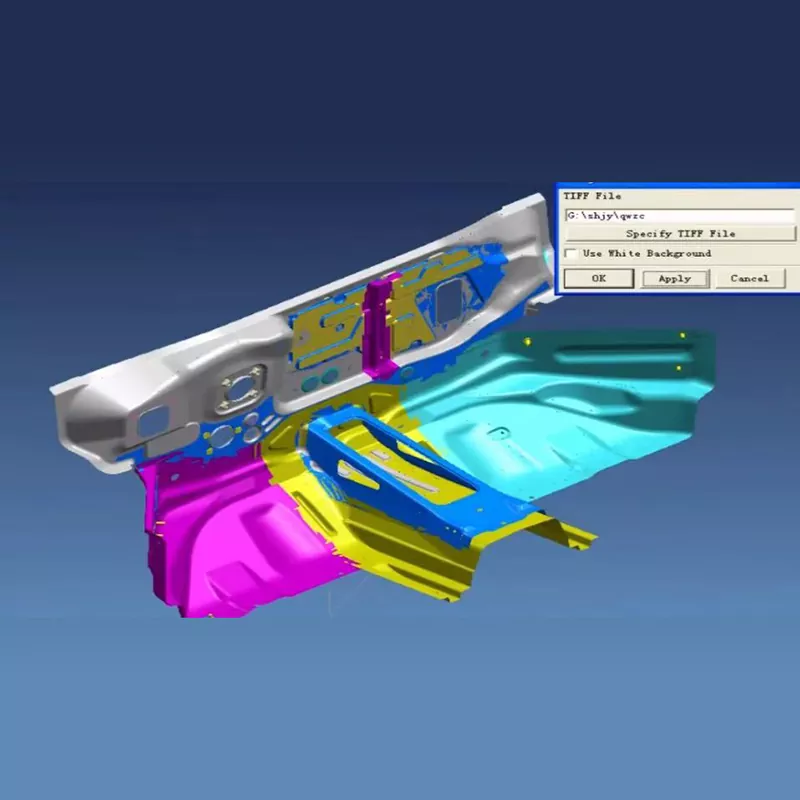

1. পণ্য নকশা এবং বিশ্লেষণ

পেশাদার সফ্টওয়্যারটি সর্বোত্তম পরামিতি, ভারসাম্য সুরক্ষা এবং সমাবেশের সঠিকতা নির্ধারণের জন্য গঠনযোগ্যতা বিশ্লেষণ এবং প্রক্রিয়া অপ্টিমাইজেশনের জন্য ব্যবহৃত হয়।

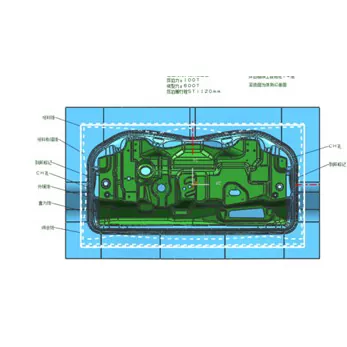

2. ছাঁচ গঠন নকশা

সম্পূর্ণ 3D ডিজাইন, মডুলার গঠন, সহজ রক্ষণাবেক্ষণ, স্বয়ংক্রিয় উত্পাদন এবং রোবোটিক অপারেশনের জন্য অভিযোজিত।

3. উপাদান নির্বাচন এবং প্রস্তুতি

- কাজের অংশ: গভীর-অঙ্কন এলাকায় ব্যবহৃত একটি বিশেষ খাদ সহ উচ্চ-কঠোরতা ছাঁচ ইস্পাত নির্বাচন করা হয়;

- মোল্ড বেস/স্ট্যান্ডার্ড অংশ: শক্তি এবং নির্ভুলতা নিশ্চিত করার জন্য উচ্চ-মানের ইস্পাত নির্বাচন করা হয়;

- সারফেস ট্রিটমেন্ট: ঘর্ষণ এবং আনুগত্য কমাতে নাইট্রাইডিং, হার্ড ক্রোম প্লেটিং, ইত্যাদি।

4. যথার্থ যন্ত্র প্রক্রিয়া

রাফ মেশিনিং মেশিনিং ভাতা শেষ করার অনুমতি দেয়। ফিনিশিং হাই-এন্ড সরঞ্জাম ব্যবহার করে সঞ্চালিত হয়, একটি পৃষ্ঠের রুক্ষতা Ra0.2, ±0.01mm এর গর্ত অবস্থানের নির্ভুলতা এবং পৃষ্ঠকে শক্তিশালীকরণের চিকিত্সার পরে একটি কঠোরতা ≥HV950 অর্জন করে।

5. সমাবেশ এবং ডিবাগিং

যথার্থ সমাবেশ, অন-মেশিন প্যারামিটার ডিবাগিং, প্রথম-টুকরা পরিদর্শন এবং ব্যাচ ট্রায়াল উত্পাদন ছাঁচের স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে।

উন্নয়ন প্রবণতা

1. লাইটওয়েট এবং উচ্চ শক্তি: নতুন উপকরণের সাথে খাপ খাইয়ে নেওয়া এবং উন্নত প্রক্রিয়া ব্যবহার করা, লাইটওয়েট এবং নিরাপত্তার ভারসাম্য বজায় রাখা;

2. যথার্থতা এবং নিরাপত্তা অপ্টিমাইজেশান: মাইক্রোন-স্তরের নির্ভুলতার দিকে বিকাশ, অনলাইন সনাক্তকরণ এবং সংঘর্ষ অপ্টিমাইজেশানকে শক্তিশালী করা;

3. নমনীয় উত্পাদন: দ্রুত ছাঁচ পরিবর্তন (≤15 মিনিট), মাল্টি-বৈচিত্র্য, ছোট-ব্যাচ উত্পাদনের জন্য অভিযোজিত;

4. ডিজিটাল ডিবাগিং: 30% এর বেশি বিকাশ চক্রকে ছোট করতে ডিজিটাল যমজকে একত্রিত করা;

5. সবুজ উত্পাদন: পরিবেশগতভাবে বন্ধুত্বপূর্ণ এবং শক্তি-সাশ্রয়ী, নতুন শক্তির যানবাহনের প্রয়োজনের সাথে খাপ খাইয়ে নেওয়া।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: অটোমোটিভ ফ্রন্ট প্যানেল অ্যাসেম্বলি স্ট্যাম্পিং ডাইসে সাধারণত কোন উপকরণ ব্যবহার করা হয়?

A1: কাজের অংশগুলি প্রধানত উচ্চ-কঠোরতা ছাঁচ স্টিল যেমন SKD11, Cr12MoV, এবং DC53 ব্যবহার করে। গভীর অঙ্কন করার জন্য অংশ গঠন এবং বীম গঠনের অঞ্চলগুলিকে শক্তিশালী করার জন্য, পাউডার ধাতুবিদ্যা উচ্চ-গতির ইস্পাত বা সিমেন্টযুক্ত কার্বাইড ব্যবহার করা হয়। মোল্ড ফ্রেমে স্ট্রাকচারাল স্টিল যেমন 45 স্টিল এবং Q235 ব্যবহার করা হয় এবং স্ট্যান্ডার্ড পার্টস যেমন গাইড পিলার এবং গাইড হাতা বিয়ারিং স্টিল GCr15 ব্যবহার করে। উচ্চ চাহিদাযুক্ত বাঁকা গঠনের পৃষ্ঠের জন্য, সিরামিক বা হীরার আবরণ উপাদানগুলি কখনও কখনও ছাঁচের পরিধান প্রতিরোধ এবং পরিষেবা জীবন নিশ্চিত করতে ব্যবহৃত হয়।

প্রশ্ন 2: স্বয়ংচালিত ফ্রন্ট ফ্যাসিয়া সমাবেশ ছাঁচের জন্য উত্পাদন চক্র কতক্ষণ?

A2: সামনের ফ্যাসিয়া সমাবেশের জটিলতা এবং নির্ভুলতার প্রয়োজনীয়তার উপর নির্ভর করে, উৎপাদন চক্র সাধারণত 16-24 সপ্তাহ হয়। স্ট্যান্ডার্ড ফ্রন্ট ফ্যাসিয়া অ্যাসেম্বলি মোল্ডে প্রায় 16 সপ্তাহ সময় লাগে, জটিল বাঁকা ফ্রন্ট ফ্যাসিয়া মোল্ডে 20 সপ্তাহ সময় লাগে এবং অতি-বড় বা হালকা ফ্রন্ট ফ্যাসিয়া অ্যাসেম্বলি মোল্ডের জন্য 24 সপ্তাহের বেশি সময় লাগতে পারে। নির্দিষ্ট চক্র সামনের ফ্যাসিয়া কাঠামোর জটিলতা, বাঁকা পৃষ্ঠ গঠনের অসুবিধা এবং সংঘর্ষের নিরাপত্তা কর্মক্ষমতা প্রয়োজনীয়তার উপর নির্ভর করে।

প্রশ্ন 3: ছাঁচের পরিষেবা জীবন কী?

A3: সাধারণ ব্যবহার এবং রক্ষণাবেক্ষণের অবস্থার অধীনে, ফ্রন্ট ফ্যাসিয়া অ্যাসেম্বলি স্ট্যাম্পিং ছাঁচের জীবনকাল 300,000 চক্রের বেশি হতে পারে। উচ্চ-মানের উপকরণ নির্বাচন, সঠিক তাপ চিকিত্সা এবং নির্ভুল যন্ত্রের মাধ্যমে, কিছু ছাঁচের জীবনকাল 500,000 চক্রে পৌঁছাতে পারে। উচ্চ-পরিধানের এলাকা যেমন গভীর-আঁকানো ক্ষেত্রগুলি, রশ্মি গঠনকারী পৃষ্ঠগুলি এবং বাঁকা পৃষ্ঠগুলিকে পণ্যের গুণমান এবং গঠনের স্থিতিশীলতা নিশ্চিত করতে নিয়মিত রক্ষণাবেক্ষণ এবং প্রতিস্থাপন প্রয়োজন।

প্রশ্ন 4: সামনের ফ্যাসিয়া সমাবেশের নির্ভুলতা এবং নিরাপত্তা কর্মক্ষমতা কীভাবে নিশ্চিত করা হয়?

A4: CAE বিশ্লেষণের মাধ্যমে গঠন প্রক্রিয়ার পরামিতিগুলিকে অপ্টিমাইজ করে, একটি উচ্চ-নির্ভুল গাইডিং সিস্টেম নিযুক্ত করে, উপাদানের স্প্রিংব্যাক এবং পুরুত্বের বন্টন নিয়ন্ত্রণ করে এবং নিয়মিতভাবে ছাঁচের নির্ভুলতা পরিদর্শন ও বজায় রাখার মাধ্যমে, সামনের প্যানেল সমাবেশের মাত্রিক নির্ভুলতা ±0.1mm এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে, এবং পৃষ্ঠের সমতলতা 5mm/0mm এর মধ্যে পৌঁছাতে পারে। একই সাথে, একটি যুক্তিসঙ্গত কাঠামোগত নকশা এবং তাপ চিকিত্সা প্রক্রিয়া নিশ্চিত করে যে সামনের প্যানেল সমাবেশে পর্যাপ্ত কাঠামোগত শক্তি এবং সংঘর্ষের নিরাপত্তা কর্মক্ষমতা রয়েছে।

প্রশ্ন 5: অটোমোটিভ ফ্রন্ট প্যানেল অ্যাসেম্বলি স্ট্যাম্পিং ডাইসের উত্পাদন প্রক্রিয়ার মূল নিয়ন্ত্রণ পয়েন্টগুলি কী কী?

A5: ফ্রন্ট প্যানেল অ্যাসেম্বলি মোল্ড তৈরির মূল নিয়ন্ত্রণ পয়েন্টগুলির মধ্যে রয়েছে: ① সমতলতা এবং পৃষ্ঠের নির্ভুলতা নিশ্চিত করতে বড় কভার পৃষ্ঠের প্রোফাইলগুলির সুনির্দিষ্ট মেশিনিং; ② অবস্থান এবং শক্তি নিশ্চিত করতে মরীচি কাঠামোর গঠনের গুণমানকে শক্তিশালী করা; ③ গঠন ত্রুটি এড়াতে জটিল বাঁকা পৃষ্ঠতলের উপাদান প্রবাহ নিয়ন্ত্রণ; ④ সমাবেশ নির্ভুলতা নিশ্চিত করার জন্য মাউন্ট গর্তের নির্ভুলতা মেশিনিং; ⑤ তাপ চিকিত্সা প্রক্রিয়া কঠোরতা এবং বলিষ্ঠতা নিশ্চিত করতে. প্রতিটি কন্ট্রোল পয়েন্টের জন্য কঠোর মানের পরিদর্শন এবং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন, বিশেষ করে বড় কভার গঠন এবং জটিল বাঁকা পৃষ্ঠের কাঠামোর সুনির্দিষ্ট নিয়ন্ত্রণ।
