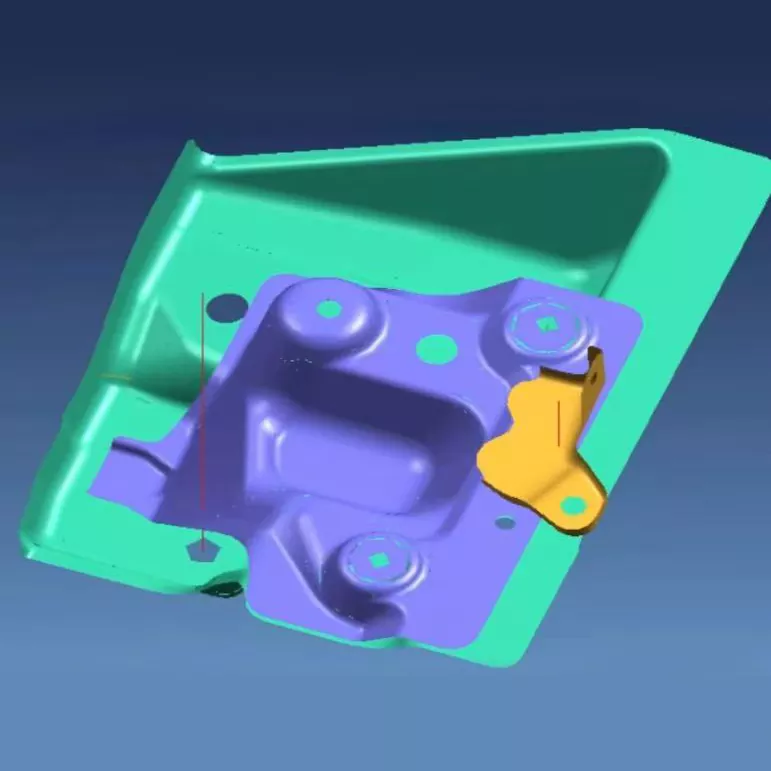

স্বয়ংচালিত ছোট বন্ধনী স্ট্যাম্পিং মারা যায়

ছোট স্বয়ংচালিত বন্ধনী হল গুরুত্বপূর্ণ লোড-বহনকারী উপাদান যা সমাবেশগুলিকে সমর্থন করতে, অবস্থান ঠিক করতে, কাঠামোর সংযোগ স্থাপন এবং লোড স্থানান্তর করতে ব্যবহৃত হয়। SIKAIDA অটোমোটিভ স্মল ব্র্যাকেট স্ট্যাম্পিং ডাইস বিশেষভাবে বিভিন্ন নির্ভুল বন্ধনীর জন্য ডিজাইন করা হয়েছে যেমন ইঞ্জিন এবং সাসপেনশনের জন্য, জটিল সমর্থন এবং নির্ভুল হোল পজিশনিংকে সংহত করে স্বয়ংচালিত উত্পাদনের কঠোর প্রয়োজনীয়তাগুলি পূরণ করার জন্য।

মূল পণ্য বৈশিষ্ট্য

1. জটিল সমর্থন কাঠামো গঠন

বন্ধনীগুলির কম্প্যাক্ট আকার এবং জটিল কাঠামো সত্ত্বেও, SIKAIDA ছাঁচগুলি, সুনির্দিষ্ট সিমুলেশন এবং স্প্রিংব্যাক ক্ষতিপূরণের মাধ্যমে, ±0.1 মিমি এর মধ্যে গুরুত্বপূর্ণ মাত্রা নিয়ন্ত্রণ করে, সমতলতা, গর্তের নির্ভুলতা এবং কাঠামোগত অনমনীয়তা মানগুলি পূরণ করে।

2. উচ্চ শক্তি এবং উচ্চ অনমনীয়তা

অটোমোটিভ স্মল ব্র্যাকেট স্ট্যাম্পিং ডাইসের মূল উপাদানগুলি উচ্চ-হার্ডনেস মোল্ড স্টিল যেমন SKD11 এবং Cr12MoV ব্যবহার করে, তাপ চিকিত্সার পরে HRC 48-52 এর কঠোরতা অর্জন করে। এটি তাদের উচ্চ-ফ্রিকোয়েন্সি প্রভাব লোড সহ্য করতে দেয় এবং স্থিতিশীল লোড বহন ক্ষমতা নিশ্চিত করে 500,000 চক্রের বেশি একটি পরিষেবা জীবন রয়েছে।

3. Multifunctional ইন্টিগ্রেটেড ডিজাইন

স্ট্যাম্পিং, বাঁকানো এবং পাঞ্চিংয়ের মতো একাধিক প্রক্রিয়াকে একীভূত করা এবং স্লাইড ব্লক এবং নাইট্রোজেন স্প্রিংসের মতো প্রক্রিয়া অন্তর্ভুক্ত করা, জটিল প্রক্রিয়াকরণ একক স্ট্রোকে সম্পন্ন করা যেতে পারে, উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা এবং পণ্যের গুণমান উন্নত করে।

4. স্পষ্টতা গর্ত অবস্থান এবং সংযোগ সিস্টেম

ইনস্টলেশন গর্ত নির্ভুলতা ±0.05 মিমি, এবং গর্ত প্রাচীর রুক্ষতা Ra 0.8 পৌঁছেছে। অপ্টিমাইজড ফ্ল্যাঞ্জিং এবং রিভেটিং কানেকশন স্ট্রাকচারগুলি একটি নিরাপদ এবং অ-ঢিলা বন্ধনী সংযোগ নিশ্চিত করে, দীর্ঘমেয়াদী নির্ভরযোগ্য যানবাহনের ব্যবহারের গ্যারান্টি দেয়।

5. ইন্টেলিজেন্ট নেস্টিং এবং CAE অপ্টিমাইজেশান

CAE সফ্টওয়্যার যেমন অটোফর্ম ব্যবহার করে নেস্টিং অপ্টিমাইজ করতে, উপাদানের ব্যবহার 85% এর উপরে বৃদ্ধি করা হয়, কার্যকরভাবে গঠনের ত্রুটিগুলি হ্রাস করে এবং স্ক্র্যাপের হার কমিয়ে দেয়।

আবেদন এলাকা

সিকাইডা অটোমোটিভ স্মল ব্র্যাকেট স্ট্যাম্পিং ডাইসের ব্যাপক অ্যাপ্লিকেশন রয়েছে, যা ইঞ্জিন, সাসপেনশন, ড্যাশবোর্ড, সিট, ব্যাটারি, দরজা এবং নিষ্কাশন সিস্টেম বন্ধনীর উৎপাদন কভার করে।

উত্পাদন প্রক্রিয়া

1. পণ্য ডিজাইন এবং CAE বিশ্লেষণ

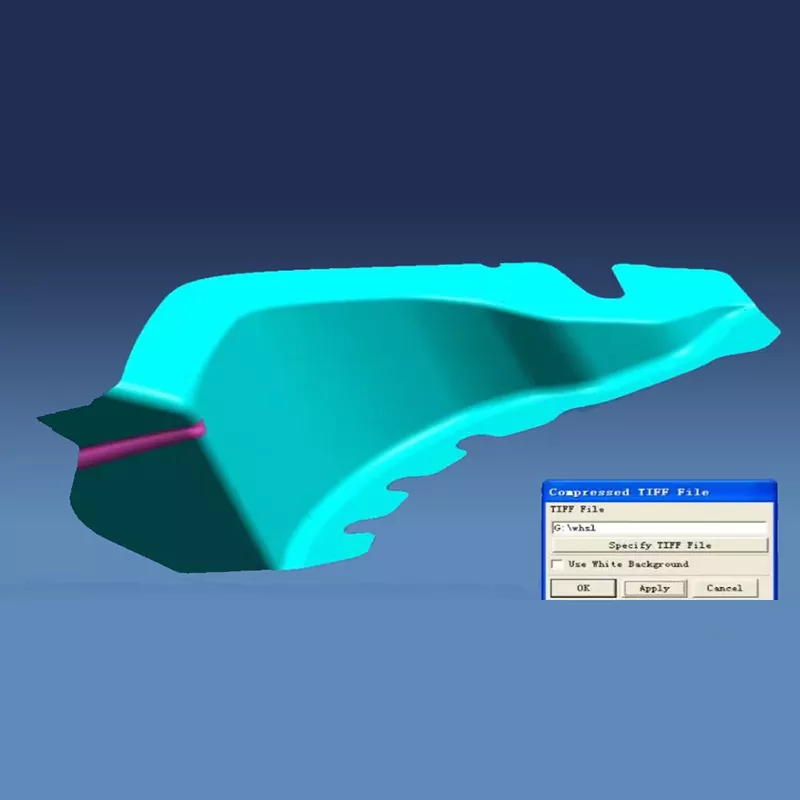

সিমুলেশন তৈরি করা এবং প্রক্রিয়া অপ্টিমাইজেশান CAE সফ্টওয়্যার ব্যবহার করে সম্ভাব্য ত্রুটিগুলি সনাক্ত করতে এবং সর্বোত্তম সমাধান নির্ধারণ করে, সফল ছাঁচ উত্পাদন নিশ্চিত করে।

2. ছাঁচ গঠন 3D ডিজাইন

অটোমোটিভ স্মল ব্র্যাকেট স্ট্যাম্পিং ডাইস সম্পূর্ণ 3D ডিজাইন সফ্টওয়্যার যেমন UG এবং CATIA ব্যবহার করে গহ্বর, গাইড সিস্টেম এবং অন্যান্য উপাদানগুলিকে পরিমার্জিত করতে, একটি যুক্তিসঙ্গত ছাঁচ গঠন এবং রক্ষণাবেক্ষণের সহজতা নিশ্চিত করে।

3. উপাদান নির্বাচন

কাজের অংশগুলি হার্ড মোল্ড স্টিলের যেমন SKD11 দিয়ে তৈরি, ছাঁচের ভিত্তিটি তাপ চিকিত্সা সহ 45টি ইস্পাত দিয়ে তৈরি, স্ট্যান্ডার্ড অংশগুলি GCr15 বিয়ারিং স্টিল ব্যবহার করে এবং পাঞ্চিং অংশগুলি উচ্চ-গতির ইস্পাত বা সিমেন্টযুক্ত কার্বাইড ব্যবহার করে স্পষ্টতা এবং স্থায়িত্ব নিশ্চিত করতে।

4. যথার্থ যন্ত্র

রুক্ষ মেশিনিং ভাতাগুলির জন্য অনুমতি দেয়, এবং নির্ভুল যন্ত্র নির্ভুলতা নিশ্চিত করে। সারফেস ট্রিটমেন্ট যেমন নাইট্রাইডিং এবং হার্ড ক্রোম প্লেটিং ছাঁচের কঠোরতা এবং পরিধান প্রতিরোধকে আরও উন্নত করে, পণ্যের গুণমান নিশ্চিত করে।

5. সমাবেশ এবং ডিবাগিং

নির্ভুল সমাবেশের পরে, অটোমোটিভ স্মল ব্র্যাকেট স্ট্যাম্পিং ডাইস ট্রায়াল প্রেসিং এবং ডিবাগিংয়ের মধ্য দিয়ে যায়। প্রথম টুকরা পরিদর্শন এবং ব্যাচ ট্রায়াল উত্পাদন ছাঁচ এর নির্ভুলতা, স্থায়িত্ব, এবং নির্ভরযোগ্যতা যাচাই.

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: অটোমোটিভ স্মল ব্র্যাকেট স্ট্যাম্পিং ডাইসে সাধারণত কোন উপকরণ ব্যবহার করা হয়?

A1: কাজের অংশগুলি প্রাথমিকভাবে উচ্চ-হার্ডনেস মোল্ড স্টিল যেমন SKD11, Cr12MoV, এবং DC53 ব্যবহার করে। ছাঁচ ফ্রেম স্ট্রাকচারাল স্টিল যেমন 45 ইস্পাত এবং Q235 ব্যবহার করে। স্ট্যান্ডার্ড পার্টস যেমন গাইড পিলার এবং বুশিং বিয়ারিং স্টিল GCr15 ব্যবহার করে। উচ্চ পরিধানের ক্ষেত্রে যেমন পাঞ্চিং হোল, হার্ড অ্যালয় বা উচ্চ-গতির ইস্পাত কখনও কখনও ছাঁচের শক্তি, কঠোরতা এবং স্থায়িত্ব নিশ্চিত করতে ব্যবহার করা হয়।

প্রশ্ন 2: স্বয়ংচালিত ছোট বন্ধনী ছাঁচের জন্য উত্পাদন চক্র কতক্ষণ?

A2: ছাঁচের জটিলতা এবং নির্ভুলতার প্রয়োজনীয়তার উপর নির্ভর করে, উৎপাদন চক্র সাধারণত 10-18 সপ্তাহ হয়। সাধারণ বন্ধনী ছাঁচ তৈরি করতে প্রায় 10 সপ্তাহ সময় লাগে, মাঝারি-জটিল বন্ধনী ছাঁচে 14 সপ্তাহ সময় লাগে এবং উচ্চ-নির্ভুলতা জটিল বন্ধনী ছাঁচের জন্য 18 সপ্তাহ বা তার বেশি সময় লাগতে পারে। নির্দিষ্ট চক্র বন্ধনী কাঠামোর জটিলতা, গর্তের নির্ভুলতার প্রয়োজনীয়তা এবং যন্ত্র প্রক্রিয়ার অসুবিধার উপর নির্ভর করে।

প্রশ্ন 3: অটোমোটিভ স্মল ব্র্যাকেট স্ট্যাম্পিং ডাইসের পরিষেবা জীবন কত?

A3: সাধারণ ব্যবহার এবং রক্ষণাবেক্ষণের অবস্থার অধীনে, ছোট বন্ধনী স্ট্যাম্পিং ডাইয়ের জীবনকাল 500,000 চক্রের বেশি হতে পারে। উচ্চ-মানের উপকরণ নির্বাচন, সঠিক তাপ চিকিত্সা এবং নির্ভুল যন্ত্রের মাধ্যমে, কিছু মৃতের জীবনকাল 1 মিলিয়ন চক্রে পৌঁছাতে পারে। বিশেষ করে উচ্চ পরিধানের যন্ত্রাংশ যেমন পাঞ্চিং, নিয়মিত রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য পণ্যের গুণমান নিশ্চিত করা প্রয়োজন।

প্রশ্ন 4: স্ট্যাম্পযুক্ত বন্ধনীগুলির নির্ভুলতা এবং সমর্থন কার্যকারিতা কীভাবে নিশ্চিত করবেন?

A4: প্রক্রিয়া পরামিতি অপ্টিমাইজ করার জন্য CAE বিশ্লেষণের মাধ্যমে, উচ্চ-নির্ভুল গাইডিং সিস্টেম গ্রহণ, উপাদান স্প্রিংব্যাক নিয়ন্ত্রণ করা, এবং নিয়মিতভাবে ডাই নির্ভুলতা পরীক্ষা করা এবং বজায় রাখা, বন্ধনীটির মাত্রিক নির্ভুলতা ±0.1mm এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে এবং সমর্থন পৃষ্ঠের সমতলতা 0.5mm/0 মিমি পর্যন্ত পৌঁছাতে পারে। একই সময়ে, যুক্তিসঙ্গত কাঠামোগত নকশা এবং তাপ চিকিত্সা প্রক্রিয়াগুলি নিশ্চিত করে যে বন্ধনীটির যথেষ্ট সমর্থন অনমনীয়তা এবং সংযোগ শক্তি রয়েছে।

প্রশ্ন 5: বন্ধনী ছাঁচের উত্পাদন প্রক্রিয়ার মূল নিয়ন্ত্রণ পয়েন্টগুলি কী কী?

A5: বন্ধনী ছাঁচ উত্পাদন মূল নিয়ন্ত্রণ পয়েন্ট অন্তর্ভুক্ত: ① নির্ভুল গর্ত মেশিন ইনস্টলেশন গর্ত নির্ভুলতা নিশ্চিত করতে; ② সমতলতা এবং মসৃণতা নিশ্চিত করতে পৃষ্ঠের মেশিনিং সমর্থন করুন; ③ সংযোগ কাঠামো সংযোগ শক্তি নিশ্চিত করার জন্য গঠন; ④ তাপ চিকিত্সা প্রক্রিয়া কঠোরতা এবং বলিষ্ঠতা নিশ্চিত করতে; ⑤ ছাঁচ নির্ভুলতা এবং কর্মক্ষম স্থায়িত্ব নিশ্চিত করতে সমাবেশ এবং ডিবাগিং। প্রতিটি নিয়ন্ত্রণ পয়েন্ট কঠোর মানের পরিদর্শন এবং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন।
