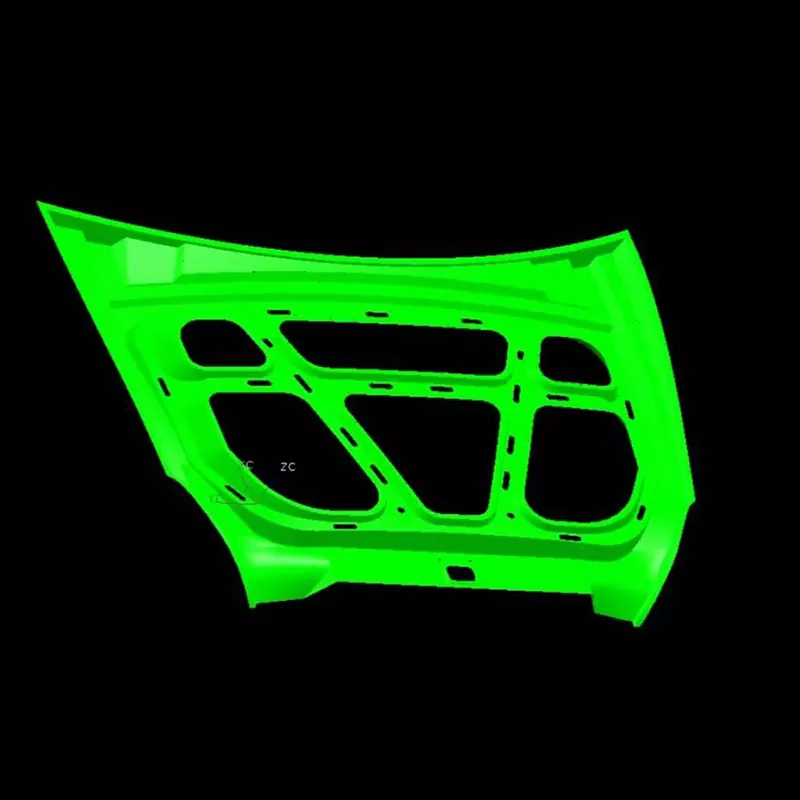

অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই

সিকাইডা অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই হল একটি বড় এবং জটিল স্ট্যাম্পিং সিস্টেম যা বিশেষভাবে হুড ইনার প্যানেলের প্রধান কাঠামো গঠনের জন্য ডিজাইন করা হয়েছে। এটি একটি একক ডাই নয়, বরং একটি সম্পূর্ণ যন্ত্রাংশ যা একাধিক প্রক্রিয়াকে অন্তর্ভুক্ত করে, বড়, উচ্চ-নির্ভুল দেহের উপাদানগুলির স্থিতিশীল গঠন নিশ্চিত করে।

মূল পণ্য বৈশিষ্ট্য:

1. বড় আকার এবং জটিল গঠন

অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই-এর স্ট্যান্ডার্ড ডাইমেনশন হল > দৈর্ঘ্যে 800 মিমি এবং প্রস্থে > 600 মিমি, যাতে রিইনফোর্সিং রিব, মাউন্টিং হোল এবং অন্যান্য বৈশিষ্ট্যের প্রয়োজন হয়। স্থিতিশীল এবং নির্ভুল স্ট্যাম্পিং নিশ্চিত করার জন্য এটিতে উপরের এবং নীচের ডাইসের মতো মূল উপাদানগুলির পাশাপাশি একটি নির্ভুল গাইডিং, অবস্থান এবং আনলোডিং সিস্টেম অন্তর্ভুক্ত রয়েছে।

2. অতি উচ্চ নির্ভুলতা এবং উচ্চ গুণমান

স্ট্যাম্পযুক্ত অংশগুলির মাত্রিক সহনশীলতা ±0.1 মিমি-এর মধ্যে নিয়ন্ত্রিত, ফাটল, বলি এবং স্ক্র্যাচের মতো ত্রুটিগুলি থেকে মুক্ত। ডাই নিজেই কঠোর উত্পাদন, নির্দেশিকা নির্ভুলতা, এবং চাপ বিতরণ নিয়ন্ত্রণের মধ্য দিয়ে যায়, সম্পর্কিত চেহারা উপাদানগুলির গুণমান মানগুলির সাথে মিলে যায়।

3. উন্নত ইন্টিগ্রেটেড ছাঁচনির্মাণ প্রক্রিয়া

গভীর অঙ্কন এবং গঠনের মতো একাধিক প্রক্রিয়া একত্রিত করা এককালীন ছাঁচনির্মাণ অর্জন করে, সঠিকভাবে উপাদান প্রবাহ এবং স্প্রিংব্যাক ক্ষতিপূরণ নিয়ন্ত্রণ করে। CAE সিমুলেশন স্থিতিশীল এবং নির্ভরযোগ্য স্ট্যাম্পিং নিশ্চিত করে সমস্যার পূর্বাভাস দিতে ব্যবহৃত হয়।

4. হেভি-ডিউটি ​​ডাই সিস্টেম

অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই এর ওজন দশ হাজার টন এবং এর জন্য 2000 টনের বেশি বড় মাপের চাপের সরঞ্জাম প্রয়োজন। এটি উচ্চ-নির্ভুল গাইড স্তম্ভ, গাইড হাতা এবং অন্যান্য উপাদান দিয়ে সজ্জিত, দীর্ঘমেয়াদী, উচ্চ-তীব্রতা ভর উৎপাদনের জন্য উপযুক্ত।

5. উচ্চ-মানের সারফেস ট্রিটমেন্ট

ছাঁচের পৃষ্ঠটি আয়না-পালিশ (Ra≤0.4μm)। পৃষ্ঠের কঠোরতা এবং আবরণ পরামিতি পরিধান প্রতিরোধের এবং স্থিতিশীল পৃষ্ঠের গুণমান নিশ্চিত করতে বিভিন্ন উপকরণের জন্য অপ্টিমাইজ করা হয়।

উত্পাদন প্রক্রিয়া

1. পণ্য বিশ্লেষণ এবং প্রক্রিয়া নকশা

অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই CAE সফ্টওয়্যার ব্যবহার করে যেমন অটোফর্ম এবং ডাইনাফর্ম স্ট্যাম্পিং গঠনযোগ্যতা বিশ্লেষণ করতে, ত্রুটিগুলি ভবিষ্যদ্বাণী করতে, প্রক্রিয়াগুলি অপ্টিমাইজ করতে এবং যুক্তিসঙ্গত স্ট্যাম্পিং পরামিতিগুলি নির্ধারণ করতে, উত্পাদনের ভিত্তি স্থাপন করতে।

2. ছাঁচ নকশা

পূর্ণ 3D ডিজাইন UG এবং CATIA ব্যবহার করে প্রতিটি উপাদানের গঠন পরিমার্জন করা হয়, নিশ্চিত করে যে ছাঁচের শক্তি, দৃঢ়তা এবং নির্ভুলতা উৎপাদনের প্রয়োজনীয়তা পূরণ করে।

3. উপাদান নির্বাচন

অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই বডি 45 ইস্পাত এবং 42CrMo দিয়ে তৈরি, যখন প্রোফাইল এবং মূল অংশগুলি Cr12MoV (HRC48-52 হিট ট্রিটমেন্টের পরে) এর মতো টুল স্টিল ব্যবহার করে। গাইড পিলার এবং বুশিংয়ের জন্য পরিধান-প্রতিরোধী ইস্পাত ব্যবহার করা হয়।

5. যথার্থ যন্ত্র

রাফ মেশিনিং এবং হাই-স্পিড সিএনসি নির্ভুলতা মেশিনিং (সারফেস অ্যাকুরেসি ±0.01 মিমি), তারের কাটা, ইডিএম এবং অন্যান্য বিশেষ মেশিনিং প্রক্রিয়াগুলির পাশাপাশি তাপ চিকিত্সা এবং পৃষ্ঠের চিকিত্সার সাথে মিলিত, ছাঁচের কার্যকারিতা মান পূরণ করে তা নিশ্চিত করে।

6. সমাবেশ এবং T0 ট্রায়াল ছাঁচনির্মাণ

সমাবেশের পরে, ছাঁচটি একটি প্রেসে পরীক্ষা করা হয়। পরামিতিগুলি বারবার সামঞ্জস্য করা হয়, নমুনাগুলি পরিদর্শন করা হয় এবং সমস্ত পণ্য সূচকগুলি মান পূরণ না হওয়া পর্যন্ত ছাঁচটি সংশোধন এবং অপ্টিমাইজ করা হয়।

পণ্যের আবেদন

সিকাইডা অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই যাত্রীবাহী গাড়ি এবং বাণিজ্যিক যানবাহনের জন্য হুডের ভিতরের প্যানেল তৈরিতে ব্যাপকভাবে ব্যবহৃত হয়, দক্ষতার সাথে জটিল বাঁকা পৃষ্ঠের অংশগুলি গঠন করে এবং অটোমেকারদের দেহ উত্পাদন লাইনের দক্ষ এবং স্থিতিশীল অপারেশনকে সমর্থন করে।

উন্নয়ন প্রবণতা:

1. অতি-বড় ইন্টিগ্রেটেড ছাঁচনির্মাণ

 ইন্টিগ্রেটেড হুড অভ্যন্তরীণ প্যানেলের দিকে প্রবণতা ছাঁচ টনেজ এবং আকারের জন্য প্রয়োজনীয়তা বাড়ায়। 2000 টন এবং তার বেশি ধারণক্ষমতা সহ প্রেসের ব্যাপক ব্যবহার ডিজাইন এবং উত্পাদন জটিলতা বাড়ায়।

2. লাইটওয়েট উপাদান অভিযোজন

উচ্চ-শক্তি ইস্পাত এবং অ্যালুমিনিয়াম খাদ অ্যাপ্লিকেশনের সম্প্রসারণ ছাঁচ নকশা পরামিতি সামঞ্জস্য প্রয়োজন, উত্পাদন প্রযুক্তির জন্য নতুন চ্যালেঞ্জ তৈরি করে।

3. ইন্টেলিজেন্ট ম্যানুফ্যাকচারিং এবং ডিজিটালাইজেশন

CAE সিমুলেশন, CNC মেশিন টুলস এবং ডিজিটাল টুইন টেকনোলজির ব্যবহার করে আমরা ছাঁচের সম্পূর্ণ লাইফসাইকেল ডিজিটাল ম্যানেজমেন্ট অর্জন করি, নির্ভুলতা এবং দক্ষতা উন্নত করি।

4. দ্রুত ছাঁচ পরিবর্তন এবং স্বয়ংক্রিয় উত্পাদন

আমরা ছাঁচের দ্রুত পজিশনিং এবং লকিং ফাংশনগুলিকে অপ্টিমাইজ করি, বহু-বৈচিত্র্য, ছোট-ব্যাচের উত্পাদনের চাহিদা মেটাতে স্বয়ংক্রিয় উত্পাদন লাইনের সাথে তাদের একীভূত করি।

SIKAIDA অটোমোটিভ হুড ইনার প্যানেল স্ট্যাম্পিং ডাই একাধিক ক্ষেত্রের প্রযুক্তিকে একীভূত করে, যা স্ট্যাম্পিং ডাইয়ের উন্নত স্তরের প্রতিনিধিত্ব করে। 8-15 মাসের একটি উন্নয়ন চক্র এবং উচ্চ খরচ সহ, এটি কর্পোরেট শক্তির একটি উল্লেখযোগ্য মানদণ্ড। এটি স্বয়ংচালিত শিল্পের লাইটওয়েটিং এবং বুদ্ধিমান বিকাশের সাথে আপগ্রেড করা চালিয়ে যাবে, যা বিশ্বব্যাপী স্বয়ংচালিত শিল্পের উচ্চ-মানের উন্নয়নের জন্য সহায়তা প্রদান করবে।
