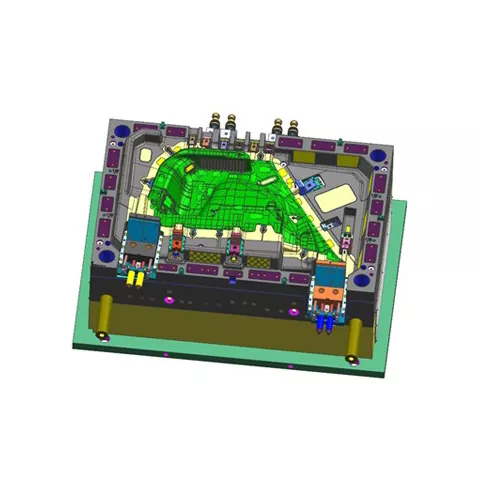

স্বয়ংচালিত বাম সাইড প্যানেল স্ট্যাম্পিং ডাই

সিকাইডা অটোমোটিভ লেফট সাইড প্যানেল স্ট্যাম্পিং ডাই হল একটি বৃহৎ, উচ্চ-নির্ভুলতা এবং জটিল স্ট্যাম্পিং টুল সিস্টেম যা ইস্পাত বা অ্যালুমিনিয়াম শীটের বাম অবিচ্ছেদ্য সাইড প্যানেল স্ট্যাম্প করার জন্য সিকাইডা দ্বারা তৈরি করা হয়েছে। এটি একটি একক ডাই নয়, একটি সম্পূর্ণ সমন্বিত সিস্টেম যার মধ্যে রয়েছে মূল উপাদান যেমন ব্ল্যাঙ্কিং ডাই, ড্রয়িং ডাই, ট্রিমিং ডাই এবং ফ্ল্যাঞ্জিং ডাই। এই পণ্যটির উত্পাদন স্তর সরাসরি স্বয়ংচালিত বডি প্যানেল স্ট্যাম্পিং ডাইয়ের সর্বোচ্চ মানকে প্রতিনিধিত্ব করে এবং এটি ডাই শিল্পে পেশাদার সরবরাহকারী হিসাবে SIKAIDA-এর ব্যাপক শক্তির একটি মূল প্রতীক।

বিস্তারিত পণ্য বৈশিষ্ট্য

1. বড় আকার এবং জটিল গঠন

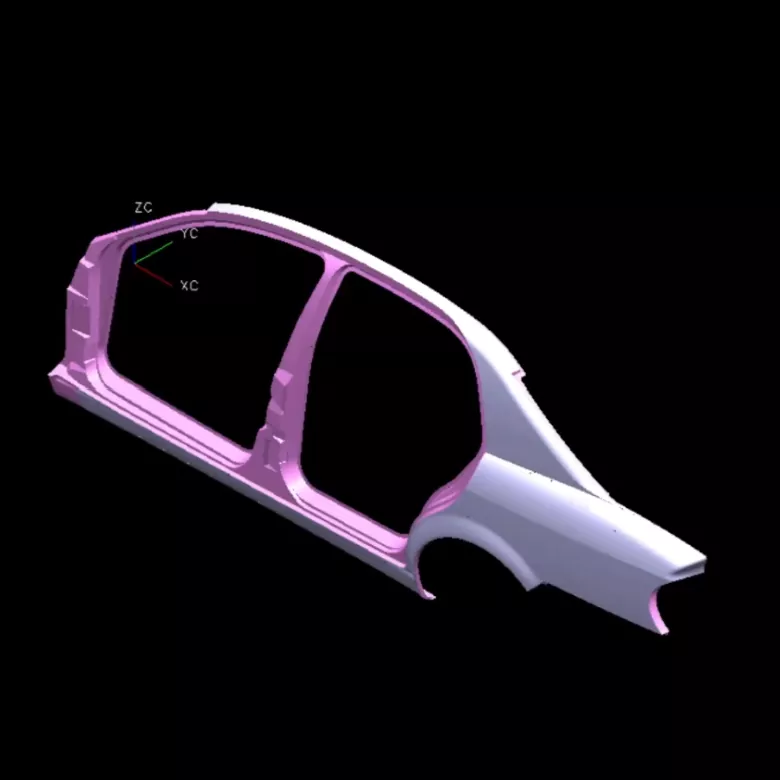

একটি গাড়ির বাম পাশের প্যানেলটি আকারে বড় (সাধারণত দৈর্ঘ্যে 1.5 মিটারের বেশি এবং প্রস্থে 0.8-1 মিটার), গভীর অঙ্কন বৈশিষ্ট্য, জটিল বক্রতা, জানালা খোলা এবং বৈশিষ্ট্যযুক্ত লাইন সহ একটি জটিল আকৃতি। SIKAIDA-এর অটোমোটিভ লেফট সাইড প্যানেল স্ট্যাম্পিং ডাই সুনির্দিষ্টভাবে মাউন্টিং হোল, পাঁজরকে শক্তিশালী করতে এবং পাশের প্যানেলে ফ্ল্যাঞ্জিং বিশদ তৈরি করতে পারে। পেশাদার সিমুলেশন বিশ্লেষণ এবং ছাঁচ কাঠামোর অপ্টিমাইজেশনের মাধ্যমে, এটি যুক্তিসঙ্গত চাপ বিতরণ এবং স্থিতিশীল গঠন নিশ্চিত করে।

2. উচ্চ নির্ভুলতা এবং উচ্চ মানের প্রয়োজনীয়তা

একটি গাড়ির একটি প্রধান বাহ্যিক উপাদান হিসাবে, বাম পাশের প্যানেলটি অবশ্যই স্ক্র্যাচ, বলি, ডেন্ট এবং অন্যান্য ত্রুটিমুক্ত হতে হবে। SIKAIDA কঠোরভাবে মান নিয়ন্ত্রণ করে, ছাঁচ পৃষ্ঠ ফিনিস এবং চাপ বিতরণের জন্য কঠোর প্রয়োজনীয়তা সহ। মূল গঠনকারী পৃষ্ঠগুলিকে আয়না ফিনিশের জন্য সূক্ষ্মভাবে পালিশ করা হয়, কার্যকরভাবে স্ট্যাম্পিংয়ের সময় শীট মেটাল এবং ছাঁচের মধ্যে ঘর্ষণ দ্বারা সৃষ্ট পৃষ্ঠের ত্রুটিগুলি এড়ায়।

3. মাল্টি-প্রসেস ইন্টিগ্রেটেড ফর্মিং

বাম দিকের প্যানেলের স্ট্যাম্পিংয়ের জন্য একাধিক প্রক্রিয়ার ক্রমাগত সমাপ্তি প্রয়োজন, যার মধ্যে রয়েছে ব্ল্যাঙ্কিং, ড্রয়িং, ট্রিমিং এবং ফ্ল্যাঞ্জিং। SIKAIDA-এর অটোমোটিভ লেফট সাইড প্যানেল স্ট্যাম্পিং ডাই আধুনিক স্বয়ংক্রিয় উৎপাদন লাইনের সাথে নির্বিঘ্নে কাজ করে, ক্রমাগত মাল্টি-স্টেশন স্ট্যাম্পিং অর্জনের জন্য রোবোটিক ট্রান্সফার প্রযুক্তি নিযুক্ত করে। এটি সামঞ্জস্যপূর্ণ পণ্যের গুণমানের সাথে উত্পাদন দক্ষতার ভারসাম্য বজায় রাখে এবং বৈজ্ঞানিক প্রক্রিয়া বিন্যাস উত্পাদন চক্রকে ছোট করে এবং খরচ হ্রাস করে।

4. জটিল গাইডিং এবং ব্যালেন্সিং সিস্টেম

পার্শ্ব প্যানেলগুলির জটিল আকার এবং বড় মাত্রাগুলিকে সম্বোধন করে, ডাই একটি উচ্চ-নির্ভুল গাইডিং সিস্টেম (গাইড পিলার, গাইড হাতা, সাইড গাইড প্লেট) দিয়ে সজ্জিত করা হয়েছে যাতে উপরের এবং নীচের ডাইগুলি সুনির্দিষ্টভাবে বন্ধ করা যায়। একটি ব্যাপক ব্যালেন্সিং সিস্টেম (নাইট্রোজেন স্প্রিংস, যান্ত্রিক ভারসাম্য ব্লক) স্থিতিশীল এবং নিরাপদ স্ট্যাম্পিং নিশ্চিত করে, ডাই লাইফ প্রসারিত করে।

5. উন্নত তৈলাক্তকরণ এবং বায়ুচলাচল সিস্টেম

ডাইটিতে একটি জটিল স্বয়ংক্রিয় তৈলাক্তকরণ ব্যবস্থা রয়েছে যা স্ট্যাম্পিংয়ের সময় স্বয়ংক্রিয়ভাবে লুব্রিকেন্ট প্রয়োগ করে, শীট মেটাল এবং ডাইয়ের মধ্যে ঘর্ষণ কমায় এবং গঠনের গুণমান উন্নত করে। বৃহৎ অঙ্কন ডাই একটি মাল্টি-পয়েন্ট ভেন্টিং সিস্টেমের সাথে সজ্জিত থাকে যাতে আটকে থাকা বাতাসের কারণে বলিরেখা, ডেন্ট এবং অন্যান্য গঠনগত ত্রুটিগুলি প্রতিরোধ করা হয়।

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

সিকাইডা অটোমোটিভ লেফট সাইড প্যানেল স্ট্যাম্পিং ডাই মূলত সেডান, এসইউভি এবং এমপিভির মতো যাত্রীবাহী যানের সাইড প্যানেল তৈরিতে ব্যবহৃত হয়। এটি বাণিজ্যিক যানবাহনের জন্য ক্যাব সাইড প্যানেল এবং অন্যান্য আবরণ উত্পাদনেও ব্যবহার করা যেতে পারে। ছাঁচগুলি উচ্চ-শক্তির অ্যালয় স্টিল দিয়ে তৈরি, মূল পৃষ্ঠগুলি তাপ চিকিত্সা এবং নির্ভুলতা মসৃণকরণের মধ্য দিয়ে থাকে, যার ফলে উচ্চ পরিধান প্রতিরোধ ক্ষমতা, উচ্চ নির্ভুলতা এবং দীর্ঘ পরিষেবা জীবন হয়। ব্যাপক উত্পাদন অভিজ্ঞতা সহ একটি পেশাদার কারখানা হিসাবে, SIKAIDA স্বয়ংচালিত শিল্পের বিভিন্ন উত্পাদন প্রয়োজনীয়তা পূরণ করে, বিভিন্ন গাড়ির মডেল এবং গ্রাহকের চাহিদা অনুসারে ছাঁচ সমাধানগুলি কাস্টমাইজ করতে পারে।

উত্পাদন প্রক্রিয়া ভূমিকা

1. পণ্য বিশ্লেষণ এবং CAE সিমুলেশন

ছাঁচ ডিজাইনের আগে, SIKAIDA পেশাদার স্ট্যাম্পিং সিমুলেশন সফ্টওয়্যার ব্যবহার করে যেমন AutoForm এবং Dynaform সাইড প্যানেলগুলির গঠনযোগ্যতা, স্ট্রেন এবং স্প্রিংব্যাকের পূর্বাভাস দিতে, গুণমানের ঝুঁকিগুলি আগে থেকেই চিহ্নিত করতে, প্রক্রিয়া সমাধান এবং ছাঁচের কাঠামোকে অপ্টিমাইজ করতে এবং ট্রায়াল এবং পরিবর্তনের খরচ কমাতে৷

2. ছাঁচ নকশা

উন্নত 3D ডিজাইন সফ্টওয়্যার যেমন UG এবং CATIA উপরের ছাঁচ, নিম্ন ছাঁচ এবং চাপের রিং সহ সমস্ত উপাদানের সম্পূর্ণ 3D ডিজাইন সম্পূর্ণ করতে ব্যবহৃত হয়। ছাঁচের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করার জন্য শীট মেটাল বেধ এবং স্প্রিংব্যাক ক্ষতিপূরণের মতো বিষয়গুলি সম্পূর্ণরূপে বিবেচনা করা হয়। ডিজাইন স্কিমটি পেশাদার প্রকৌশলী দ্বারা পর্যালোচনা এবং নিশ্চিত করা হয়।

3. উপাদান নির্বাচন

অটোমোটিভ লেফট সাইড প্যানেল স্ট্যাম্পিং ডাই সাবস্ট্রেট দৃঢ়তা এবং দৃঢ়তা নিশ্চিত করতে উচ্চ-মানের কার্বন স্ট্রাকচারাল স্টিল (যেমন 45 ইস্পাত) বা অ্যালয় স্ট্রাকচারাল স্টিল (যেমন 42CrMo) ব্যবহার করে। কাজের অংশগুলি (প্রোফাইল, কাটিং এজ) উচ্চ-কার্বন, উচ্চ-ক্রোমিয়াম টুল স্টিল (যেমন Cr12MoV, SKD11) বা পাউডার মেটালার্জি স্টিল ব্যবহার করে যাতে উচ্চ কঠোরতা, উচ্চ পরিধান প্রতিরোধের, এবং ছাঁচের আয়ু বাড়ানো যায়।

4. যথার্থ যন্ত্র

- রাফ মেশিনিং: প্রাথমিক মেশিনিং একটি বড় গ্যান্ট্রি মিলিং মেশিন বা CNC গ্যান্ট্রি মেশিনিং সেন্টার ব্যবহার করে সঞ্চালিত হয়, সমাপ্তির জন্য ভাতা সহ।

- ফিনিশ মেশিনিং: হাই-স্পিড CNC মেশিনিং সেন্টার প্রফাইল এবং কাটিং এজগুলির নির্ভুলতা মেশিনিং মাত্রিক নির্ভুলতা এবং পৃষ্ঠের রুক্ষতা নিশ্চিত করে।

- বিশেষ যন্ত্র: বৈদ্যুতিক ডিসচার্জ মেশিনিং (EDM) জটিল প্রোফাইল এবং কোণগুলি প্রক্রিয়া করতে ব্যবহৃত হয়; তারের EDM মেশিনের নির্ভুলতা গর্ত এবং কনট্যুর ব্যবহার করা হয়; 48-52 HRC-এর কঠোরতা অর্জনের জন্য quenching এবং tempering করা হয়।

- সারফেস ট্রিটমেন্ট: হার্ড ক্রোম প্লেটিং বা নাইট্রাইডিং প্রোফাইলে কঠোরতা উন্নত করতে এবং পরিধান প্রতিরোধের জন্য প্রয়োগ করা হয়, যখন মরিচা প্রতিরোধ এবং ডিগ্রেসিংও সঞ্চালিত হয়।

5. সমাবেশ এবং ডিবাগিং (T0 ট্রায়াল মোল্ড)

সমস্ত উপাদান একটি সম্পূর্ণ ছাঁচে একত্রিত করা হয়, ট্রায়াল ছাঁচনির্মাণের জন্য স্ট্যাম্পিং সরঞ্জামগুলিতে ইনস্টল করা হয়। প্রফেশনাল টেকনিশিয়ানরা বারবার প্রসেস প্যারামিটার যেমন চাপ এবং স্ট্রোকের মতো সামঞ্জস্য করে যতক্ষণ না একটি যোগ্য অংশ তৈরি হয়। প্রথম-টুকরা পরিদর্শন এবং মাত্রিক পরিমাপ নিশ্চিতকরণের পরে, এটি গ্রাহকের কাছে বিতরণ করা হয়।

উন্নয়ন প্রবণতা

1. অতি-বড় ইন্টিগ্রেটেড ছাঁচনির্মাণ

স্বয়ংচালিত সাইড প্যানেলগুলি বৃহত্তর সমন্বিত কাঠামোর দিকে বিকশিত হচ্ছে, উচ্চ ছাঁচ টনেজ (2000 টন এবং তার উপরে) এবং মাত্রিক স্থিতিশীলতার প্রয়োজন। SIKAIDA ক্রমাগত ডিজাইন এবং প্রক্রিয়াকরণ প্রযুক্তিকে অপ্টিমাইজ করে, নতুন শক্তির যানবাহন এবং পরবর্তী প্রজন্মের মডেলগুলির চাহিদা মেটাতে অতি-বড় ইন্টিগ্রেটেড সাইড প্যানেল স্ট্যাম্পিং ডেভেলপমেন্টকে সক্ষম করে।

2. লাইটওয়েট উপাদান অ্যাপ্লিকেশন

স্বয়ংচালিত লাইটওয়েটিংয়ের বিকাশের সাথে, নতুন উপকরণ যেমন উচ্চ-শক্তি ইস্পাত এবং অ্যালুমিনিয়াম অ্যালো ব্যাপকভাবে ব্যবহৃত হয়। সিকাইডা ছাঁচের গঠন এবং পৃষ্ঠ চিকিত্সা প্রযুক্তিকে নতুন উপকরণের গঠন বৈশিষ্ট্যগুলির সাথে খাপ খাইয়ে নিতে অপ্টিমাইজ করে (যেমন, অ্যালুমিনিয়াম অ্যালয় ড্রয়িং বিশেষ আবরণ এবং তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত)।

3. ইন্টেলিজেন্ট ম্যানুফ্যাকচারিং এবং ডিজিটালাইজেশন

প্রেডিক্টিভ রক্ষণাবেক্ষণ এবং প্রক্রিয়া অপ্টিমাইজেশান সক্ষম করে, রিয়েল টাইমে স্ট্যাম্পিং প্যারামিটারগুলি নিরীক্ষণ করতে চাপ এবং তাপমাত্রা সেন্সরগুলি ছাঁচে এমবেড করা হয়। ভার্চুয়াল ডিবাগিংয়ের জন্য ডিজিটাল টুইন প্রযুক্তির সাথে মিলিত, উন্নয়ন চক্র 20-30% দ্বারা সংক্ষিপ্ত করা যেতে পারে, R&D দক্ষতা উন্নত করে।

4. দ্রুত ডাই পরিবর্তন এবং অটোমেশন

বহু-বৈচিত্র্যের জন্য, ছোট-ব্যাচের উৎপাদনের প্রয়োজনের জন্য, ছাঁচটি একটি দ্রুত ডাই চেঞ্জ স্ট্রাকচার (দ্রুত ক্ল্যাম্পিং, স্বয়ংক্রিয় অবস্থান) গ্রহণ করে, স্বয়ংক্রিয় রোবট এবং দৃষ্টি পরিদর্শন সিস্টেমের সাথে মিলিত, স্ট্যাম্পিং উৎপাদনে উচ্চ মাত্রার অটোমেশন অর্জন করে এবং উত্পাদন নমনীয়তা উন্নত করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: অটোমোটিভ লেফট সাইড প্যানেল স্ট্যাম্পিং ডাই এর জন্য সাধারণত কোন উপকরণ ব্যবহার করা হয়?

A1: ছাঁচের ভিত্তি সাধারণত উচ্চ-মানের কার্বন কাঠামোগত ইস্পাত (যেমন 45 ইস্পাত) বা খাদ কাঠামোগত ইস্পাত (যেমন 42CrMo) ব্যবহার করে। কাজের অংশগুলি (প্রোফাইল, কাটিং এজ) উচ্চ-কার্বন, উচ্চ-ক্রোমিয়াম টুল স্টিল (যেমন Cr12MoV, SKD11) বা পাউডার মেটালার্জি স্টিল উচ্চ কঠোরতা (48-52 HRC) এবং উচ্চ পরিধান প্রতিরোধের নিশ্চিত করতে ব্যবহার করে। কিছু হাই-এন্ড ছাঁচ জীবনকাল উন্নত করতে সিমেন্টযুক্ত কার্বাইড বা পৃষ্ঠ আবরণ প্রযুক্তি ব্যবহার করে।

প্রশ্ন 2: একটি স্বয়ংচালিত বাম দিকের প্যানেল স্ট্যাম্পিং ছাঁচের জন্য উত্পাদন চক্র কতক্ষণ?

A2: একটি অটোমোবাইলের বাম পাশের প্যানেলের জন্য স্ট্যাম্পিংয়ের জন্য উত্পাদন চক্রটি সাধারণত 8 থেকে 15 মাস পর্যন্ত হয়ে থাকে, যা অংশের জটিলতা, নির্ভুলতা প্রয়োজনীয়তা এবং উত্পাদন ক্ষমতার মতো কারণগুলির উপর নির্ভর করে। জটিল বাঁকা সারফেস সাইড প্যানেলের ডেভেলপমেন্ট সাইকেল 15 মাসের বেশি হতে পারে, যখন সাধারণ স্ট্রাকচার ডাইস 8 থেকে 10 মাসের মধ্যে সম্পন্ন হতে পারে। সম্পূর্ণ প্রক্রিয়া, নকশা এবং প্রক্রিয়াকরণ থেকে সমাবেশ এবং ডিবাগিং পর্যন্ত, একাধিক বিভাগের মধ্যে সহযোগিতা প্রয়োজন।
