স্বয়ংচালিত ট্রাঙ্ক ঢাকনা ভিতরের প্যানেল স্ট্যাম্পিং ডাই

সিকাইডা অটোমোটিভ ট্রাঙ্ক লিড ইনার প্যানেল স্ট্যাম্পিং ডাই হল একটি বৃহৎ, জটিল, এবং উচ্চ-নির্ভুল ইন্টিগ্রেটেড মোল্ড সিস্টেম যা কোল্ড-রোল্ড স্টিল, স্টেইনলেস স্টিল, অ্যালুমিনিয়াম অ্যালয় এবং অন্যান্য ধাতব শীটগুলিকে যোগ্য ট্রাঙ্ক ঢাকনা ভিতরের প্যানেলে স্ট্যাম্প করতে ব্যবহৃত হয়। এটি একটি একক ছাঁচ নয়, একটি মাল্টি-স্টেশন প্রগতিশীল বা যৌগিক ছাঁচ সিস্টেম যা একটি অপারেশনে গঠন, ছাঁটাই, পাঞ্চিং এবং ফ্ল্যাঞ্জিং প্রক্রিয়াগুলি সম্পূর্ণ করতে পারে। এটি স্বয়ংচালিত বডি প্যানেল ছাঁচ প্রযুক্তির জন্য একটি মানদণ্ড, যা সরাসরি চূড়ান্ত পণ্যের চেহারা, ফিট এবং কাঠামোগত কার্যকারিতা নির্ধারণ করে।

মূল পণ্য বৈশিষ্ট্য

1. বড় আকার এবং জটিল গঠন

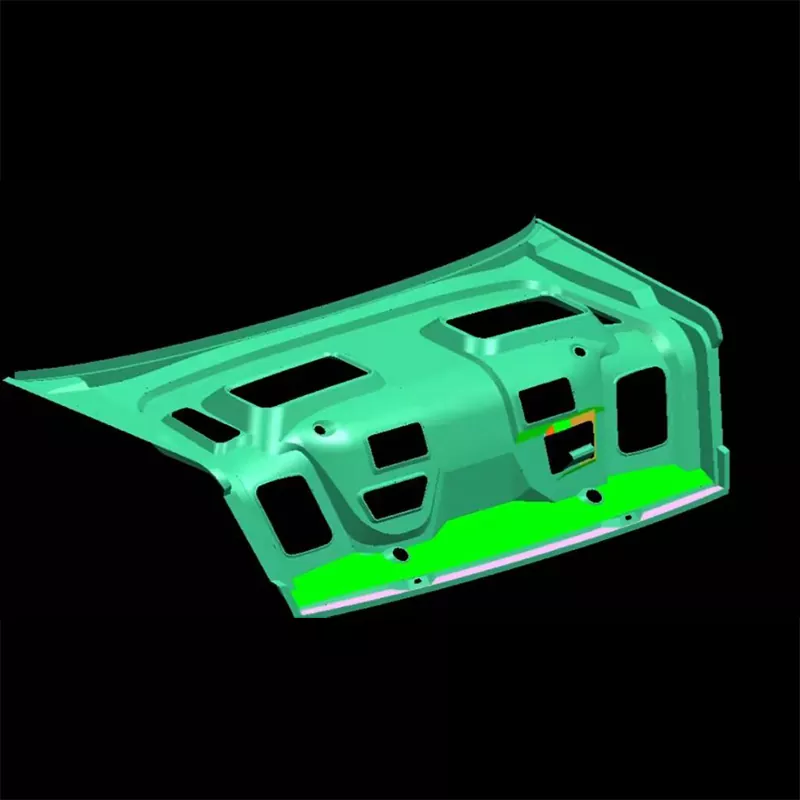

ট্রাঙ্ক ঢাকনা ভিতরের প্যানেলগুলি সাধারণত 1.2 মিটারের বেশি লম্বা এবং 0.8-1.0 মিটার চওড়া হয়, যার মধ্যে পাঁজরকে শক্তিশালীকরণ, মাউন্টিং হোল এবং ফ্ল্যাঞ্জিং কাঠামো সহ জটিল আকার দেওয়া হয়। অটোমোটিভ ট্রাঙ্ক লিড ইনার প্যানেল স্ট্যাম্পিং ডাই জটিল কনট্যুরগুলির সুনির্দিষ্ট গঠন নিশ্চিত করতে অসংখ্য ফ্রি-ফর্ম সারফেস এবং মাল্টি-স্টেশন একটানা মেশিনিং ব্যবহার করে।

2. অতি উচ্চ নির্ভুলতা এবং পৃষ্ঠ গুণমান

একটি বাহ্যিক এবং কাঠামোগত উপাদান হিসাবে, ট্রাঙ্কের ভিতরের প্যানেলে কোনও স্ক্র্যাচ, বলি বা ফাটল প্রয়োজন নেই। SIKAIDA ছাঁচে অতি-মসৃণ পৃষ্ঠতল, অভিন্ন স্ট্রেস ডিস্ট্রিবিউশন এবং অপ্টিমাইজ করা উপাদান প্রবাহ রয়েছে, যা উচ্চ-নির্ভুলতা মেশিনিং এবং উন্নত পৃষ্ঠ চিকিত্সা প্রযুক্তির মাধ্যমে অর্জন করা হয়েছে।

3. মাল্টি উপাদান সামঞ্জস্য

কোল্ড-ঘূর্ণিত ইস্পাত, গ্যালভানাইজড স্টিল, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম অ্যালোয়ের মতো বিভিন্ন শীট উপকরণগুলির সাথে সামঞ্জস্যপূর্ণ, ছাঁচের কাঠামোটি বিভিন্ন উপকরণের গঠন কার্যক্ষমতা এবং স্প্রিংব্যাক বৈশিষ্ট্যগুলির জন্য অপ্টিমাইজ করা হয়েছে। এটি নমনীয় উত্পাদন অর্জনের জন্য বিশেষ অবস্থান এবং স্বীকৃতি সিস্টেমকে সংহত করতে পারে।

4. জটিল গঠন প্রক্রিয়া এবং অটোমেশন

অসংখ্য নেতিবাচক কোণ এবং আন্ডারকাট স্ট্রাকচারের জন্য, অটোমোটিভ ট্রাঙ্ক ঢাকনা ইনার প্যানেল স্ট্যাম্পিং ডাই একটি সম্পূর্ণ ওয়েজ, স্লাইডার এবং হাইড্রোলিক ফর্মিং মেকানিজম দিয়ে সজ্জিত, একটি স্বয়ংক্রিয় ফিডিং, সুনির্দিষ্ট অবস্থান এবং স্থিতিশীল আনলোডিং সিস্টেম সহ নির্ভরযোগ্য মানবহীন ভর উৎপাদন সক্ষম করে।

5. বুদ্ধিমান পর্যবেক্ষণ এবং নিয়ন্ত্রণ

ছাঁচটি ছাঁচনির্মাণ প্রক্রিয়ার রিয়েল-টাইম পর্যবেক্ষণ, প্যারামিটার স্ব-অপ্টিমাইজেশান, এবং গুণমানের সন্ধানযোগ্যতা অর্জনের জন্য চাপ সেন্সর, স্থানচ্যুতি সনাক্তকারী এবং তাপমাত্রা নিয়ন্ত্রককে একীভূত করে, ব্যাচ পণ্যগুলির ধারাবাহিকতা নিশ্চিত করে।

আবেদন এলাকা

সিকাইডা ট্রাঙ্ক ইনার প্যানেল স্ট্যাম্পিং ডাইস বিভিন্ন যাত্রীবাহী যান এবং সম্পর্কিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:

- সেডান, হ্যাচব্যাক, এসইউভি, এমপিভি

- নতুন শক্তির যানবাহন (বিশুদ্ধ বৈদ্যুতিক, প্লাগ-ইন হাইব্রিড, হাইব্রিড)

- মোটরগাড়ি যন্ত্রাংশ উত্পাদন

- স্বয়ংচালিত আফটারমার্কেট মেরামত এবং প্রতিস্থাপন বাজার

লাইটওয়েট যানবাহন উন্নয়নের সাথে, অ্যালুমিনিয়াম খাদ ট্রাঙ্ক ভিতরের প্যানেল প্রয়োগ ক্রমবর্ধমান ব্যাপক হয়ে উঠছে. আমাদের ছাঁচ প্রযুক্তি উচ্চতর উপাদান এবং প্রক্রিয়া প্রয়োজনীয়তার সাথে খাপ খাইয়ে আপগ্রেড করতে থাকে।

উত্পাদন প্রক্রিয়া

1. পণ্য বিশ্লেষণ এবং CAE সিমুলেশন

অটোমোটিভ ট্রাঙ্ক লিড ইনার প্যানেল স্ট্যাম্পিং ডাই ফর্ম্যাবিলিটি বিশ্লেষণ, স্প্রিংব্যাকের পূর্বাভাস এবং পুরুত্বের বন্টন সিমুলেশনের জন্য অটোফর্ম এবং ডাইনাফর্ম সফ্টওয়্যার ব্যবহার করে যাতে ক্র্যাকিং, কুঁচকে যাওয়া এবং স্প্রিংব্যাকের মতো ছাঁচনির্মাণ ত্রুটিগুলি সক্রিয়ভাবে এড়ানো যায়।

2. ছাঁচ নকশা

UG, CATIA, এবং SolidWorks সফ্টওয়্যার ব্যবহার করে সম্পূর্ণ 3D ডিজাইন, পৃষ্ঠের নকশা, গাইডিং, আনলোডিং এবং পজিশনিং সিস্টেমগুলিকে কভার করে, উপাদান বৈশিষ্ট্য এবং সরঞ্জামের পরামিতিগুলির সাথে সম্পূর্ণ মেলে।

3. উপাদান নির্বাচন

- কাজের অংশ: Cr12MoV, SKD11, W6Mo5Cr4V2 (উচ্চ কঠোরতা, উচ্চ পরিধান প্রতিরোধের)

- বেস বডি: 45# ইস্পাত, Q235 (উচ্চ শক্তি, উচ্চ দৃঢ়তা)

- গাইড পোস্ট এবং বুশিংস: বিয়ারিং স্টিল, SUJ2 (স্থিতিশীল নির্ভুলতা)

4. যথার্থ যন্ত্র

- রুক্ষ মেশিনিং: গ্যান্ট্রি মিলিং, তারের EDM

- ফিনিশ মেশিনিং: হাই-স্পিড সিএনসি (নির্ভুলতা ±0.01 মিমি), গ্রাইন্ডিং, পলিশিং

- বিশেষ মেশিনিং: ইলেকট্রিক্যাল ডিসচার্জ মেশিনিং (EDM), ইলেক্ট্রোপলিশিং

- সারফেস ট্রিটমেন্ট: নাইট্রাইডিং, ক্রোম প্লেটিং, ডিএলসি লেপ

5. সমাবেশ এবং T0 ট্রায়াল ছাঁচ

সমস্ত অংশের সমাবেশ এবং নির্ভুলতা পরীক্ষা শেষ করার পরে, ট্রায়াল ছাঁচনির্মাণ এবং প্রথম-টুকরা পরিদর্শন করা হয়। স্থিতিশীল ভর উত্পাদন অর্জন না হওয়া পর্যন্ত অবিচ্ছিন্ন ছাঁচ পরিবর্তন এবং অপ্টিমাইজেশন বাহিত হয়।

উন্নয়ন প্রবণতা

1. লাইটওয়েটিং এবং ইন্টিগ্রেটেড ছাঁচনির্মাণ: অ্যালুমিনিয়াম অ্যালো এবং উচ্চ-শক্তি ইস্পাত ব্যবহার করে, একাধিক উপাদান একক ইউনিটে একত্রিত হয়, অংশ এবং সংযোগ পয়েন্টের সংখ্যা হ্রাস করে।

2. থার্মোফর্মিং এবং হাইড্রোফর্মিং প্রযুক্তি: উচ্চ-শক্তির উপকরণগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়, ছাঁচগুলি উন্নত তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা এবং উচ্চ-তাপমাত্রা প্রতিরোধী উপকরণ দিয়ে সজ্জিত, 500-900℃ এর গঠন তাপমাত্রা অর্জন করে।

3. স্মার্ট ম্যানুফ্যাকচারিং এবং ডিজিটালাইজেশন: সেন্সর নেটওয়ার্ক একত্রিত করা এবং ডিজিটাল টুইন প্রযুক্তির সমন্বয়, ভার্চুয়াল কমিশনিং, ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ এবং প্রক্রিয়া স্ব-অপ্টিমাইজেশন অর্জন করা হয়।

4. অ্যাডিটিভ ম্যানুফ্যাকচারিং অ্যাপ্লিকেশান: 3D প্রিন্টিং জটিল কুলিং ওয়াটার চ্যানেল এবং লাইটওয়েট স্ট্রাকচার তৈরি করতে, ছাঁচের দক্ষতা উন্নত করতে এবং উত্পাদন চক্রকে ছোট করতে ব্যবহার করা হয়।

5. মাল্টি-মেটেরিয়াল ফর্মিং টেকনোলজি: ইস্পাত-অ্যালুমিনিয়াম এবং প্লাস্টিক-ধাতুর যৌগিক বডি স্ট্রাকচারের সাথে মানিয়ে নেওয়া যায়, মাল্টি-মেটেরিয়াল গঠনের বিশেষ চাহিদা পূরণ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: অটোমোটিভ ট্রাঙ্ক লিড ইনার প্যানেল স্ট্যাম্পিং ডাইতে সাধারণত কোন উপকরণ ব্যবহার করা হয়?

A1: ছাঁচের কার্যকারী অংশটি প্রধানত উচ্চ-কার্বন, উচ্চ-ক্রোমিয়াম টুল ইস্পাত (যেমন Cr12MoV, SKD11) এবং উচ্চ-গতির ইস্পাত উচ্চ কঠোরতা এবং পরিধান প্রতিরোধের নিশ্চিত করতে ব্যবহার করে; ভিত্তি অংশ শক্তি নিশ্চিত করতে কাঠামোগত ইস্পাত যেমন 45 ইস্পাত এবং Q235 ব্যবহার করে; গাইড পিলার এবং বুশিং বিয়ারিং স্টিল বা SUJ2 ব্যবহার করে। ছাঁচ উপাদান নির্বাচন বিভিন্ন গঠন উপকরণ জন্য সমন্বয় করা হবে; উদাহরণস্বরূপ, অ্যালুমিনিয়াম অ্যালয় তৈরি করার সময়, উপাদানটির অ্যান্টি-স্টিকিং এবং তাপ পরিবাহিতাকে আরও মনোযোগ দেওয়া হবে।

প্রশ্ন 2: স্বয়ংচালিত ট্রাঙ্ক ঢাকনা ইনার প্যানেল স্ট্যাম্পিং ডাই এর উত্পাদন চক্র কতক্ষণ?

A2: স্বয়ংচালিত ট্রাঙ্ক অভ্যন্তরীণ প্যানেলের জন্য স্ট্যাম্পিং ডাই সাধারণত ডিজাইন থেকে ডেলিভারি পর্যন্ত 8-15 মাস সময় নেয়। নির্দিষ্ট চক্রটি পণ্যের জটিলতা, উপাদানের ধরন, নির্ভুলতা প্রয়োজনীয়তা এবং উত্পাদনকারী সংস্থার প্রযুক্তিগত স্তরের উপর নির্ভর করে। জটিল এক-পিস ছাঁচনির্মাণ নতুন উপকরণ ব্যবহার করে মারা যায় বা মারা যায় দীর্ঘ বিকাশ চক্র থাকতে পারে।

প্রশ্ন 3: ট্রাঙ্কের অভ্যন্তরীণ প্যানেলের গঠনের গুণমান কীভাবে নিশ্চিত করবেন?

A3: গঠনের গুণমান নিশ্চিত করার জন্য একাধিক দিক থেকে নিয়ন্ত্রণ প্রয়োজন: প্রথমত, সম্ভাব্য গঠনের ত্রুটির পূর্বাভাস দেওয়ার জন্য প্রাথমিক CAE সিমুলেশন বিশ্লেষণ; দ্বিতীয়ত, ছাঁচ তৈরিতে নির্ভুলতা, সারফেস ফিনিশের জন্য সাধারণত Ra0.4 বা উচ্চতর প্রয়োজন হয়; তৃতীয়, চাপ, স্ট্রোক, এবং তৈলাক্তকরণ সহ প্রক্রিয়া পরামিতিগুলির অপ্টিমাইজেশন; চতুর্থ, বাস্তব সময়ে গঠন প্রক্রিয়া নিরীক্ষণের জন্য উন্নত মনিটরিং সিস্টেম নিয়োগ করা; এবং পঞ্চম, কঠোর কাঁচামাল পরিদর্শন এবং প্রক্রিয়া স্থিতিশীলতা নিয়ন্ত্রণ।

প্রশ্ন 4: ছাঁচের পরিষেবা জীবন কী?

A4: উপাদান এবং প্রক্রিয়ার উপর নির্ভর করে, একটি অটোমোটিভ ট্রাঙ্ক লিড ইনার প্যানেল স্ট্যাম্পিং ডাই এর পরিষেবা জীবন সাধারণত 300,000 এবং 1,000,000 চক্রের মধ্যে থাকে। সঠিক রক্ষণাবেক্ষণের সাথে মিলিত উচ্চ-মানের ছাঁচের উপকরণ এবং উপযুক্ত তাপ চিকিত্সা প্রক্রিয়াগুলি ব্যবহার করে, ছাঁচের জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করতে পারে। অ্যালুমিনিয়াম অ্যালয় ফর্মিং ডাইয়ের পরিষেবা জীবন সাধারণত স্টিল ফর্মিং ডাইয়ের চেয়ে দীর্ঘ হয়।

প্রশ্ন 5: কীভাবে বিভিন্ন উপকরণের গঠনের প্রয়োজনীয়তা পূরণ করবেন?

A5: ছাঁচগুলিকে বিশেষভাবে বিভিন্ন উপকরণের জন্য ডিজাইন করা দরকার। উদাহরণস্বরূপ, ইস্পাত গঠনের জন্য বৃহত্তর গঠন শক্তি এবং আরও ভাল তৈলাক্তকরণ প্রয়োজন; অ্যালুমিনিয়াম অ্যালয় গঠনের জন্য উপাদান আনুগত্য এবং তাপ পরিবাহিতা বিবেচনা করা প্রয়োজন; এবং উচ্চ-শক্তির ইস্পাত গঠনের জন্য আরও বেশি স্প্রিংব্যাক ক্ষতিপূরণ প্রয়োজন। ছাঁচের আকার, প্রক্রিয়া পরামিতি এবং পৃষ্ঠের চিকিত্সা সামঞ্জস্য করে, বিভিন্ন উপকরণের গঠন বৈশিষ্ট্যগুলি অভিযোজিত করা যেতে পারে।
